    Главная страница > Компоненты > Sensonor > Инерциальные системы


    Инерциальные измерительные устройства компании Sensonor

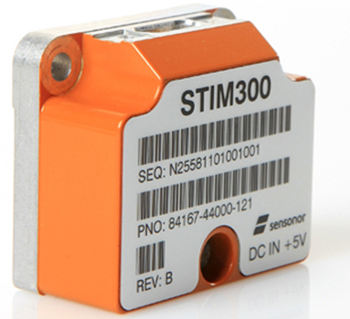

    STIM300 Модуль STIM300 разработан с применением проверенных технологий инерциальных измерений, разработанных компанией Sensonor. В основу STIM300 положено то же самое гироскопическое ядро, на основе которого был создан модуль STIM210. На сегодняшний день STIM300 является модулем с высокими характеристиками и может использоваться для замены более крупных и тяжелых кольцевых лазерных гироскопов.

    STIM300 - это компактное, легкое инерциальное измерительное устройство тактического класса с высокими характеристиками.

    В состав устройства входят:

    • 3 высокоточных МЭМС гироскопа
    • 3 высокостабильных МЭМС акселерометра
    • 3 МЭМС инклинометра.

    STIM300 имеет заводскую калибровку и температурную компенсацию в рабочем диапазоне, устройство является экономически выгодным решением для систем, в которых необходимо достижение уровня характеристик, близких к параметрам, обеспечиваемым лазерными гироскопами.

    Основные свойства:

    • Вес: <55 г
    • Объем: 35 см3
    • Не чувствителен к магнитным полям
    • Полностью полупроводниковый - высокая надежность
    • Низкая нестабильность смещения гироскопов : 0,5 °/ч
    • Низкий шум гироскопов: 0,15
    • Входной диапазон ускорений: ±10 g
    • Низкая нестабильность смещения акселерометров: 0,05 х 10-3 g
    • 3 встроенных инклинометра для точного выравнивания
    • Последовательный интерфейс RS-422
    • Настраиваемый пользователем формат данных, частота опроса и параметры фильтра
    • Дополнительный вход для обработки сигнала от внешнего датчика

    Характеристики

    Каждая ось имеет заводскую калибровку по смещению и чувствительности, температурную компенсацию для обеспечения высокоточных измерений. Модуль работает от одного источника питания напряжением 5 В, осуществляя обмен данными по стандартному интерфейсу RS-422.

    Пользователь может перевести STIM300 в сервисный режим. В этом режиме все параметры настройки могут быть изменены и сохранены во внутренней памяти устройства. Кроме того, сервисный режим обеспечивает возможность выполнять одиночные измерения, диагностику и получение более подробной информации о состоянии модуля.

    Модель Диапазон Разрешение Масштабный коэффициент Нестабильность смещения Угловой случайный уход Частота дискретизации
    STIM300
    Гироскопы ±400* °/c 24 бита 0,22 °/ч ±500 ppm 0,5 °/ч 0,15 2000 выборок в секунду
    Акселерометры ±2 g, ±5 g, ±10 g, ±30 g, ±100 g 24 бита 1,9*10-6 g ±300 ppm 0,05*10-3 g 0,06
    Инклинометры ±1,7 g 24 бита 0,2*10-6 g ±500 ppm 0,06*10-3 g 0,08
    Дополнительный вход ±2,5 В 24 бита 0,30 мкВ   ±0,75 мВ 8 мкВ (СКЗ)

    * - по запросу доступны другие диапазоны

    Применение

    Модули STIM300 хорошо подходят для целей стабилизации, наведения и навигации на промышленных, авиационных и оборонных рынках. Это важный элемент инерциальных навигационных систем в беспилотных летательных аппаратах, автономных необитаемых подводных аппаратах, автоматически управляемых тележках поездов, автоматических наземных аппаратах и дистанционно управляемых аппаратах. Так же STIM300 используется для стабилизации камер и различных переносных устройств, требующих применения компактных инерциальных измерительных устройств для обеспечения работы при невозможности работы по GPS.
