Гироскопические модули компании Sensonor

Серия гироскопических модулей STIM состоит из модулей, у которых в миниатюрный корпус могут быть установлены 1, 2 или 3 гироскопа, выход - интерфейс RS-422. Модуль работает под управлением интегрированного 32-битного микроконтроллера, который обеспечивает гибкость настроек.

В STIM202 предусмотрено внутреннее демпфирование ударов для работы в условиях с большими ударными нагрузками. Модуль подходит для установки непосредственно на пусковые установки или орудия, такие как дистанционно управляемые системы вооружений.

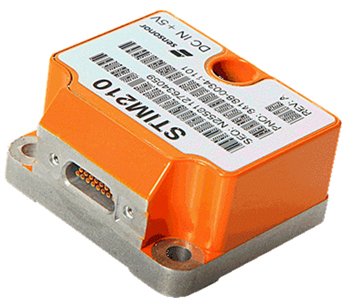

STIM210 - компактный, прочный, надежный и высокоточный гироскопический МЭМС модуль тактического класса с возможностью измерений по 3-м осям. Интегрированный 32-битный микроконтроллер обеспечивает возможность гибкой пользовательской настройки.

Основные свойства модулей STIM202 и STIM210:

• Миниатюрный корпус
• Прекрасно работают в условиях вибрации и ударных нагрузок
• Превосходная прочность
• 1-, 2- и 3-х осевые варианты в одном и том же корпусе
• Электрически калибруемое расположение осей
• Интерфейс RS-422
• Разрешение - 24 бита
• Технология с применением монокристаллического кремния
• Малый дрейф смещения
• Низкий уровень шума
• Полностью настраиваемый
• Непрерывная самодиагностика

Характеристики

Каждая ось имеет заводскую калибровку по смещению, чувствительности и температурной компенсации для обеспечения высокоточных измерений. Модуль работает от одного источника питающего напряжения 5 В и осуществляет обмен данными посредством интерфейса RS-422. Применение 32- битного RISC микроконтроллера обеспечивает гибкость настроек (например, выбор единицы измерений выходной величины, частоты дискретизации, частоты среза фильтра НЧ и параметров RS-422).

Пользователи могут перевести модули STIM в сервисный режим. В этом режиме все параметры настройки могут быть изменены и сохранены во внутренней памяти устройства. Кроме того, сервисный режим обеспечивает возможность выполнять одиночные измерения, диагностику и получение более подробной информации о состоянии модуля.

Модель	Диапазон, °/с	Разрешение, °/ч	Масштабный коэффициент, ppm	Нестабильность смещения, °/ч	Угловой случайный уход,	Частота дискретизации, выборок в секунду	Применение
STIM202	±400	0.22	±500	0.5	0.2	2000	Навигация, стабилизация, промышленность, авиация и космос, морское, подводное оборудование, оборона
STIM210	±400	0.22	±500	0.5	0.15	2000
