    Гироскопические датчики компании Sensonor

    SAR100 и SAR150 - полностью откалиброванные цифровые гироскопические датчики с компенсацией и SPI интерфейсом в специализированном керамическом LCC корпусе, допускающем как горизонтальную, так вертикальную установку.

    Кроме того, в датчиках серии SAR имеется встроенный датчик температуры, реализованы функции диагностики и цифровой фильтр нижних частот.

    SAR100 и SAR150 легко интегрируются в различные решения без необходимости использования дополнительных компонентов. В дополнение к перечисленным особенностям SAR100, SAR150 выходят на более высокий для МЭМС датчиков уровень по стабильности смещения и масштабного коэффициента. Оба датчика, и SAR100, и SAR150, поставляются в корпусах повышенной прочности, имеют низкое энергопотребление.

    Основные свойства SAR100 и SAR150:

    • Горизонтальная или вертикальная установка
    • Высокие надежность и прочность на протяжении всего срока службы
    • Низкая чувствительность к вибрации
    • Высокая перегрузочная способность и ударопрочность
    • Сбалансированная схема резонатора для подавления помех
    • Работа по схеме замкнутого контура с обратной связью с электростатической подстройкой частоты
    • Низкий дрейф смещения
    • Монокристаллический кремниевый материал
    • Герметизация на уровне пластины с управлением добротностью
    • Низкая потребляемая мощность
    • Требуется один источник питания
    • Полностью цифровой, передача данных по интерфейсу SPI и однократно программируемая калибровка
    • Частота дискретизации с цифровым управлением
    • Полоса пропускания определяется встроенным цифровым 4-х разрядным фильтром нижних частот
    • Непрерывный внутренний диагностический мониторинг
    • Датчик температуры
    • Не требуется внешних компонентов

    Характеристики

    SAR100 изготавливаются с различными диапазонами измерений, чувствительны к постоянным значениям, обладают низким дрейфом смещения и шума, имеют встроенный датчик температуры. Интерфейс SPI обеспечивает простой и эффективный обмен данными между приложением заказчика и датчиком. Часть функций доступна посредством цифрового SPI интерфейса, включая расширенную самодиагностику.

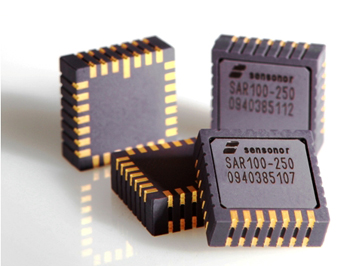

    SAR100

    SAR150 - гироскоп с высокой стабильностью смещения и масштабного коэффициента, разработанный для удовлетворения жестких требований для применения в военной, авиационной и промышленной областях.

    Отличается высокопрочным корпусом и малым энергопотреблением - 50 мВт.

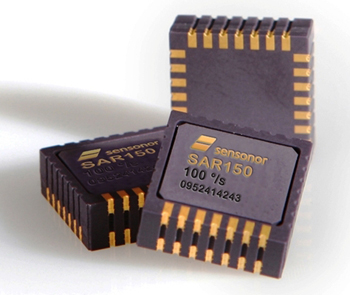

    SAR150

    Модель Диапазон, °/с Формат данных выходного интерфейса Масштабный коэффициент, °/с / бит Нестабильность смещения, °/ч Угловой случайный уход, Частота дискретизации, выборок в секунду Применение
    SAR100 ±400 SPI, 12 бит 0.25 72 1.8 2000 Промышленность, оборона, авиация и космос, подводное, спасательное и морское оборудование
    ±250 0.25 1.8
    ±100 0.10 1.2
    SAR150 ±250 0.25 50 0.80
    ±100 0.10 0.65

    Тестирование и отладка

    Комплект отладки датчиков серии SAR обеспечивает легкий доступ к данным измерений угловой скорости с возможностью записи в файл.

    Питание и информационный обмен комплекта отладки с ПК осуществляется посредством интерфейса USB. Результаты измерений в графическом виде и в виде цифровых значений отображаются на экране компьютера и записываются в файл с помощью входящего в комплект программного обеспечения. Комплект имеет разъем для подключения вспомогательной платы для обеспечения более полного тестирования, например, по угловой скорости и / или температуре. Вспомогательная плата, на которую устанавливается датчик семейства SAR, поставляется отдельно компанией Sensonor.

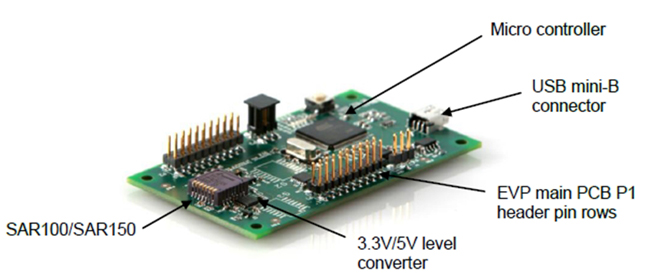

    Плата тестирования и отладки SAR100, SAR150
    Плата тестирования и отладки SAR100, SAR150

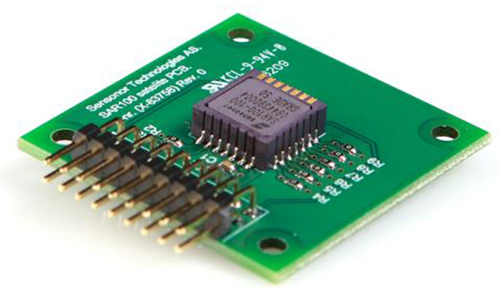

    Вспомогательная плата SAR100, SAR150
    Вспомогательная плата SAR100, SAR150

    Документация:

      619 Kb Engl Спецификация SAR 100
      633 Kb Engl Спецификация SAR 150
