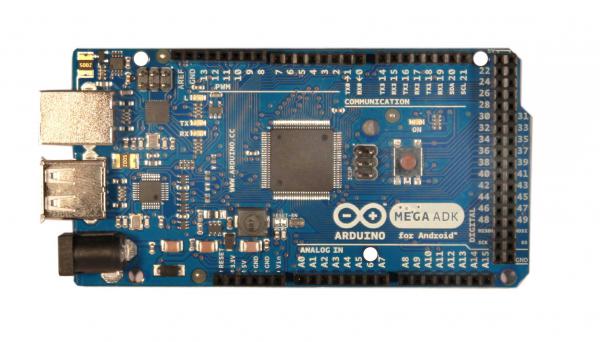

Arduino Mega ADK для Android
Arduino ADK во многом повторяет Arduino Mega 2560 и построен на микросхеме ATmega2560. Ключевое отличие в наличие USB Host интерфейса, который позволяет подключать контроллер к различным устройствам с интерфейсом USB, включая телефоны и другие устройства на базе Android. USB Host интерфейс реализован на микросхеме MAX3421e. Также как Mega 2560 плата имеет 54 цифровых входа/выходов (14 из которых могут использоваться как выходы ШИМ), 16 аналоговых входов, 4 последовательных порта UART, кварцевый генератор 16 МГц, USB коннектор, разъем питания, разъем ICSP и кнопка перезагрузки.
Последовательное подключение через USB реализовано на микросхеме Atmega8U2, так же как в платах Uno и Mega.
Характеристики:
- Микроконтроллер: Atmel ATmega2560
- Рабочее напряжение: 5 В
- Входное напряжение (рекомендуемое): 7-12 В
- Входное напряжение (предельное): 5.5-16 В
- Цифровые Входы/Выходы: 54 (14 из которых могут использоваться как выходы ШИМ)
- Аналоговые входы: 16
- Постоянный ток через вход/выход: 40 мА
- Постоянный ток для вывода 3.3 В: 50 mA
- Флеш-память: 256 KB (из которых 8 КB используются для загрузчика)
- ОЗУ: 8 KB
- EEPROM: 4 KB
- Тактовая частота: 16 МГц
