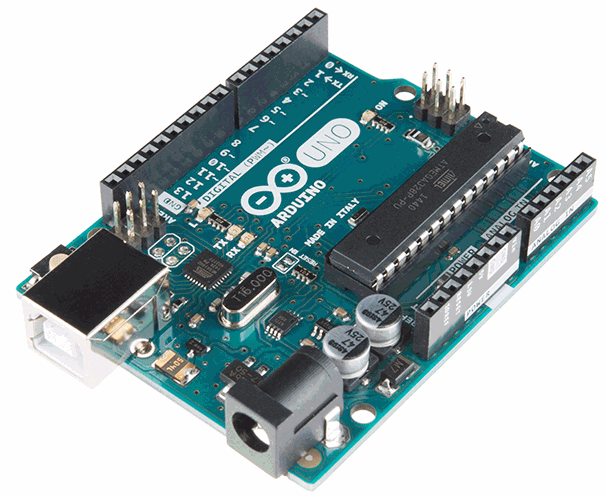

Arduino Uno

Arduino Uno 330.84 руб
бла-бла

Arduino Uno построен на базе ATmega328. Платформа имеет 14 цифровых вход/выходов (6 из которых могут использоваться как выходы ШИМ), 6 аналоговых входов, кварцевый генератор 16 МГц, разъем USB, силовой разъем, разъем ICSP и кнопку перезагрузки. Для работы необходимо подключить платформу к компьютеру посредством кабеля USB, либо подать питание при помощи адаптера AC/DC или батареи.

В отличие от всех предыдущих плат, использовавших FTDI USB микроконтроллер для связи по USB, новый Arduino Uno использует микроконтроллер ATmega8U2

.

"Uno" переводится как один с итальянского и разработчики тем самым намекают на грядущий выход Arduino 1.0. Новая плата стала флагманом линейки плат Ардуино.

Характеристики:

  • Микроконтроллер: ATmega328
  • Рабочее напряжение: 5 В
  • Входное напряжение (рекомендуемое): 7-12 В
  • Входное напряжение (предельное): 6-20 В
  • Цифровые Входы/Выходы: 14 (6 из которых могут использоваться как выходы ШИМ)
  • Аналоговые входы: 6
  • Постоянный ток через вход/выход: 40 мА
  • Постоянный ток для вывода 3.3В : 50 мА
  • Флеш-память: 32 Кб (ATmega328) из которых 0.5 Кб используются для загрузчика
  • ОЗУ: 2 Кб (ATmega328)
  • EEPROM: 1 Кб (ATmega328)
  • Тактовая частота: 16 МГц

Документация:

  37 Кб. Схема электрическая принципиальная
  4.2 Мб Engl Описание микроконтроллера ATmega328. Полная информация.
