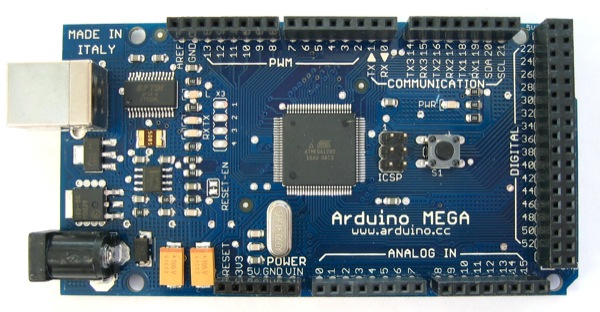

Arduino Mega
Arduino Mega построена на микроконтроллере ATmega1280. Платформа содержит 54 цифровых входа/выходов (14 из которых могут использоваться как выходы ШИМ), 16 аналоговых входов,4 последовательных порта UART, кварцевый генератор 16 МГц, разъем USB, силовой разъем, разъем ICSP и кнопку перезагрузки. Для работы необходимо подключить платформу к компьютеру посредством кабеля USB или подать питание при помощи адаптера AC/DC, или аккумуляторной батареей. Arduino Mega совместима со всеми платами расширения, разработанными для платформ Duemilanove или Diecimila.
Характеристики:
- Микроконтроллер: Atmel ATmega1280
- Рабочее напряжение: 5 В
- Входное напряжение (рекомендуемое): 7-12 В
- Входное напряжение (предельное): 6-20 В
- Цифровые Входы/Выходы: 54 (14 из которых могут использоваться как выходы ШИМ)
- Аналоговые входы: 16
- Постоянный ток через вход/выход: 40 мА
- Постоянный ток для вывода 3.3 В: 50 mA
- Флеш-память: 128 KB (из которых 4 КB используются для загрузчика)
- ОЗУ: 8 KB
- EEPROM: 4 KB
- Тактовая частота: 16 МГц
