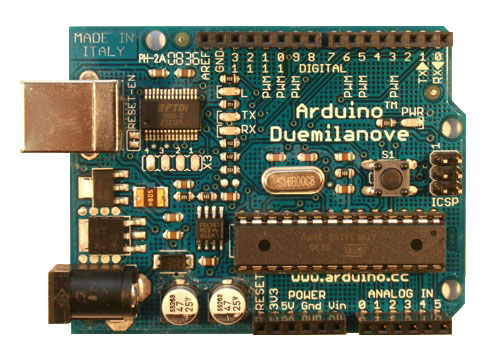

Arduino Duemilanove
Arduino Duemilanove («2009») построена на одном из микроконтроллеров: ATmega168 или ATmega328. Платформа содержит 14 цифровых вход/выходов (6 из которых могут использоваться как выходы ШИМ), 6 аналоговых входов, кварцевый генератор 16 МГц, разъем USB, силовой разъем, разъем ICSP и кнопку перезагрузки. Для работы необходимо подключить платформу к компьютеру посредством кабеля USB или подать питание при помощи адаптера AC/DC, или батареи.
Duemilanove (в переводе с итальянского – 2009) была названа в честь года своего выпуска – 2009 год. Данная платформа является последней из серии Arduino с USB. Для сравнения с предыдущими версиями необходимо обратиться к полному списку плат Arduino.
Характеристики:
- Микроконтроллер: ATmega168
- Рабочее напряжение: 5 В
- Входное напряжение (рекомендуемое): 7-12 В
- Входное напряжение (предельное): 6-20 В
- Цифровые Входы/Выходы: 14 (6 из которых могут использоваться как выходы ШИМ)
- Аналоговые входы: 6
- Постоянный ток через вход/выход: 40 мА
- Постоянный ток для вывода 3.3В : 50 мА
- Флеш-память: 16 Кб (ATmega168) или 32 Кб (ATmega328) при этом 2 Кб используются для загрузчика
- ОЗУ: 1 Кб (ATmega168) или 2 Кб (ATmega328)
- EEPROM: 512 байт (ATmega168) или 1 Кб (ATmega328)
- Тактовая частота: 16 МГц
