Линейные приводы с шаговыми двигателями Blitz-motion

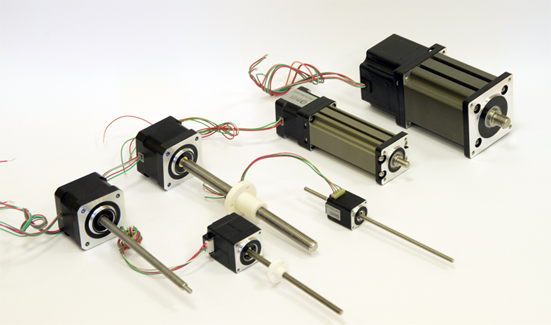

Линейные приводы на базе гибридных шаговых двигателей, производимые под собственной торговой маркой Blitz-motion обеспечивают успешную реализацию различных решений по точному линейному перемещению с широкими возможностями гибкого подбора параметров, как самого привода, так и отдельных его элементов.

Габариты двигателей:

• 20 мм (0,8”)
• 28 мм (1,1”)
• 35 мм (1,4”)
• 42 мм (1,7”)
• 57 мм (2,3”)

Варианты исполнения приводов:

• закрытое 1 (Captive – с прямоугольным кожухом винта);
• закрытое 2 (Captive2 – с цилиндрическим кожухом винта);
• с подвижным винтом (Non-Captive);
• с внешней гайкой (External Linear).

Для каждого габарита имеется ряд винтов со стандартными параметрами диаметр, шаг, скорость перемещения, помимо которых возможно изготовление винтов по индивидуальному заказу.

Винты выполняются из нержавеющей холоднокатаной стали марки 303 с различными вариантами обработки конца винта и заходов резьбы.

Основные параметры винтов для различных габаритов приведены в таблице ниже:

Параметры винтов для различных габаритов приводов
Линейное перемещение винта за шаг 1,8º, мкм	Габарит 20	Габарит 28	Габарит 35		Габарит 42	Габарит 57
	Диаметр винта, мм
	3,5052	4,775	6,35	6,35		9,525
	Шаг винта, мм
3,048	0,6096		0,6096	0,6096
3,175		0,635				0,635
6,096	1,2192		1,2192	1,2192
6,35		1,27	1,27	1,27		1,27
8			1,6002	1,6002		1,6002
10	2,0
10,541						2,1082
12,192			2,4384	2,4384
12,7		2,54	2,54	2,54		2,54
15,875						3,175
20	4,0
21,209			4,8768	4,8768
24,384			4,8768	4,8768
25,4		5,080				5,080
31,75			6,35	6,35		6,35
40	8,0
42,291			8,382	8,382
47,625						9,525
48,768			9,7536	9,7536		9,7536
50,8		10,16
63,5						12,7
172						25,4

Документация:

561 Kb ENG Руководство по формированию кода заказа привода линейного перемещения Blitz-motion

---

---
