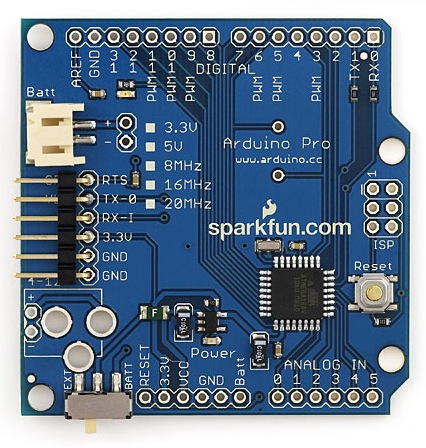

Arduino Pro

Arduino Pro 231.67 руб


Arduino Pro построена на одном из микроконтроллеров: ATmega168 или ATmega328. Pro производится в обоих исполнениях 3.3 В / 8 МГц и 5 В / 16 МГц. Платформа содержит 14 цифровых входов и выходов (6 из которых могут использоваться как выходы ШИМ), 6 аналоговых входов, силовой разъем батареи, силовой выключатель, кнопку перезагрузки, отверстия для монтажа силового разъема, блок ICSP и блоки выводов. Шестипиновый блок может подключаться к кабелю FTDI или плате-конвертеру Sparkfun для обеспечения питания и связи через USB.

Arduino Pro предназначена для непостоянной установки в объекты или экспонаты. Платформа поставляется без установленных выводов, что позволяет пользователям применять собственные выводы и разъемы. Расположение выводов совместимо с платами расширения Arduino. Версия 3.3 В Pro может получать питание от батареи.

Arduino Pro разработана и производится SparkFun Electronics.

Характеристики:

  • Микроконтроллер: Atmel ATmega168 или ATmega328
  • Рабочее напряжение: 3.3 В или 5 В
  • Входное напряжение: 3.35-12 В (версии 3.3 В) или 5-12 В (версии 5 В)
  • Цифровые Входы/Выходы: 14 (6 из которых могут использоваться как выходы ШИМ)
  • Аналоговые входы: 6
  • Постоянный ток через вход/выход: 40 мА
  • Флеш-память: 16 Кб (ATmega168) или 32 Кб (ATmega328) при этом 2 Кб используются для загрузчика
  • ОЗУ: 1 Кб (ATmega168) или 2 Кб (ATmega328)
  • EEPROM: 512 байт (ATmega168) или 1 Кб (ATmega328)
  • Тактовая частота: 8 МГц (версии 3.3 В) или 16 МГц (версии 5 В)

Документация:

  44 Кб. Схема электрическая принципиальная4
  2.9 Мб Engl Описание микроконтроллера ATmega168. Полная информация.
  4.2 Мб Engl Описание микроконтроллера ATmega328. Полная информация.
