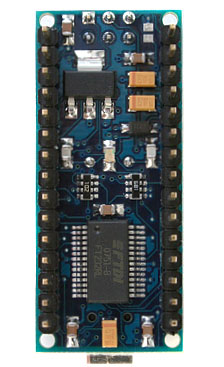

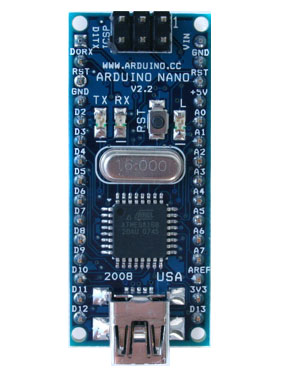

Arduino Nano

Arduino Nano 202.81 руб


Платформа Nano, построенная на микроконтроллере ATmega328 (Arduino Nano 3.0) или ATmega168 (Arduino Nano 2.x), имеет небольшие размеры и может использоваться в лабораторных работах. Она имеет схожую с Arduino Duemilanove функциональность, однако отличается сборкой. Отличие заключается в отсутствии силового разъема постоянного тока и работе через кабель Mini-B USB. Nano разработана и продается компанией Gravitech.

Характеристики:

  • Микроконтроллер: Atmel ATmega168 или ATmega328
  • Рабочее напряжение (логический уровень): 5 В
  • Входное напряжение (рекомендуемое): 7-12 В
  • Входное напряжение (предельное): 6-20 В
  • Цифровые Входы/Выходы: 14 (6 из которых могут использоваться как выходы ШИМ)
  • Аналоговые входы: 8
  • Постоянный ток через вход/выход: 40 мА
  • Флеш-память: 16 Кб (ATmega168) или 32 Кб (ATmega328) при этом 2 Кб используются для загрузчика
  • ОЗУ: 1 Кб (ATmega168) или 2 Кб (ATmega328)
  • EEPROM: 512 байт (ATmega168) или 1 Кб (ATmega328)
  • Тактовая частота: 16 МГц
  • Размеры: 1.85 см x 4.2 см

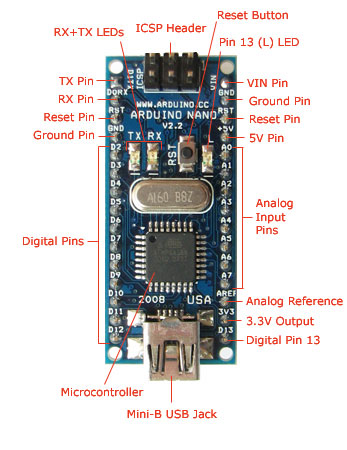

Расположение выводов:

Arduino Nano

Документация:

  207 Кб. Схема электрическая принципиальная Arduino Nano 3.0 (ATmega328)
  854 Кб. Руководство пользователя Arduino Nano 2.3 (ATmega168)
  4.2 Мб Engl Описание микроконтроллера ATmega328. Полная информация.
  4.6 Мб Engl Описание микроконтроллера ATmega168. Полная информация.
