Arduino Mini
Arduino Mini построена на микроконтроллере ATmega168 и предназначена для использования в лабораторных работах и проектах, где пространство является критическим параметром. Платформа содержит 14 цифровых входов и выходов (6 из которых могут использоваться как выходы ШИМ), 8 аналоговых входов и кварцевый генератор 16 МГц. Программируется при помощи адаптера Mini USB или любого преобразователя USB или RS232 в TTL.
Внимание: запрещается подключать напряжение, превышающее 9 В, или менять его полюсы, это может повредить платформу.
Характеристики:
- Микроконтроллер: Atmel ATmega168
- Рабочее напряжение: 5 В
- Входное напряжение: 7-9 В
- Цифровые Входы/Выходы: 14 (6 из которых могут использоваться как выходы ШИМ)
- Аналоговые входы: 8 (4 из которых имеют выводы)
- Постоянный ток через вход/выход: 40 мА
- Флеш-память: 16 KB (из которых 2 КB используются для загрузчика)
- ОЗУ: 1 KB
- EEPROM: 512 B
- Тактовая частота: 16 МГц
Расположение выводов:

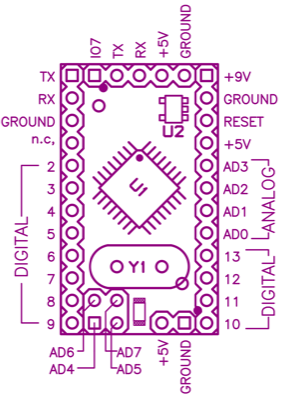

Расположение выводов Arduino Mini 03. (совместима с ранними версиями, но отсутствует вывод IO7) |

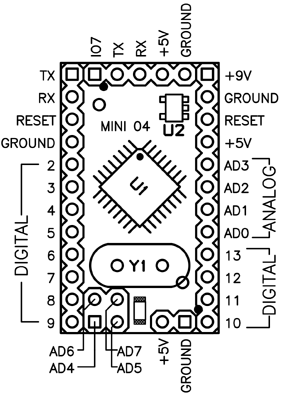

Расположение выводов Arduino Mini 04. (Вывод заземления смещен ниже на один вывод) |
