Arduino Micro

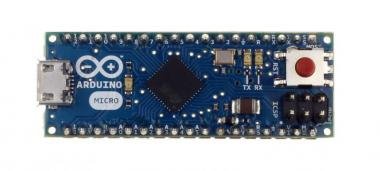

Лицевая сторона

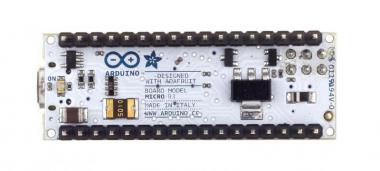

Обратная сторона
631.18 руб
бла-бла

Arduino Micro — плата микроконтроллера на базе ATmega32U4, разработанная совместно с Adafruit. Плата имеет 20 цифровых вход/выходов (из них 7 могут использоваться в качестве выходов ШИМ и 12 - как аналоговые входы), кварцевый генератор частотой 16 МГц, гнездо микро-USB, разъем ICSP и кнопку reset. На ней есть все, что необходимо для работы с микроконтроллером. Чтобы запустить Arduino Micro, просто подключите его к компьютеру с помощью кабеля микро-USB. Форм-фактор контроллера позволяет легко разместить его на макетной плате.

Arduino Micro схож с Arduino Leonardo тем, что ATmega32U4 имеет встроенную поддержку USB-соединения, благодаря чему не требуется вспомогательный процессор. Это позволяет Arduino Micro появляться на подключенном компьютере в качестве мыши или клавиатуры в дополнение к виртуальному (CDC) последовательному порту (COM).

Характеристики:

  • Микроконтроллер: ATmega32U4
  • Рабочее напряжение: 5 В
  • Входное напряжение (рекомендуемое): 7-12 В
  • Входное напряжение (предельное): 6-20 В
  • Цифровые Входы/Выходы: 20
  • Каналы ШИМ: 7
  • Аналоговые входы: 12
  • Постоянный ток через вход/выход: 40 мА
  • Постоянный ток для вывода 3.3В : 50 мА
  • Флеш-память:32 Кб (ATmega32U4) из которых 4 Кб используется для загрузчика
  • ОЗУ: 2.5 Кб (ATmega32U4)
  • EEPROM: 1 Кб (ATmega32U4)
  • Тактовая частота: 16 МГц

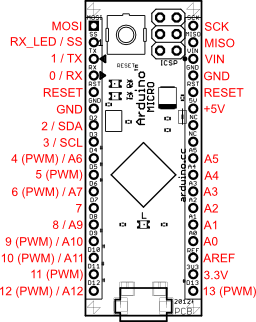

Расположение выводов:

Arduino Micro

Документация:

  87 Кб. Схема электрическая принципиальная
  6.3 Мб Engl Описание микроконтроллера ATmega32U4. Полная информация.
