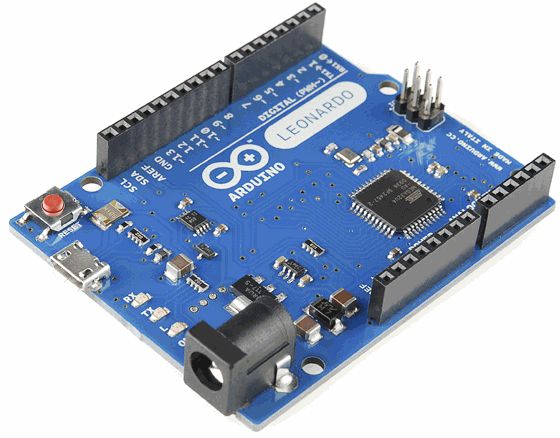

Arduino Leonardo

Arduino Leonardo 480.68 руб
бла-бла

Arduino Leonardo — контроллер на базе ATmega32U4. Платформа имеет 20 цифровых вход/выходов (7 из которых могут использоваться как выходы ШИМ и 12 как аналоговые входы), кварцевый генератор 16 МГц, разъем микро-USB, силовой разъем, разъем ICSP и кнопку перезагрузки. Для работы необходимо подключить платформу к компьютеру посредством кабеля USB, либо подать питание при помощи адаптера AC/DC или батареи.

В отличие от всех предыдущих плат, ATmega32U4 имеет встроенную поддержку для USB соединения. Это позволяет задать как Leonardo будет виден при подключении к компьютеру. Это может быть клавиатура, мышь, виртуальный серийный / COM порт.

Характеристики:

  • Микроконтроллер: ATmega32u4
  • Рабочее напряжение: 5 В
  • Входное напряжение (рекомендуемое): 7-12 В
  • Входное напряжение (предельное): 6-20 В
  • Цифровые Входы/Выходы: 20 (7 из которых могут использоваться как выходы ШИМ)
  • Аналоговые входы: 12
  • Постоянный ток через вход/выход: 40 мА
  • Постоянный ток для вывода 3.3В : 50 мА
  • Флеш-память:32 Кб (ATmega32U4) из которых 4 Кб используются для загрузчика
  • ОЗУ: 2 Кб (ATmega32U4)
  • EEPROM: 1 Кб (ATmega32U4)
  • Тактовая частота: 16 МГц

Документация:

  826 Кб. Схема электрическая принципиальная
  6.3 Мб Engl Описание микроконтроллера ATmega32U4. Полная информация.
