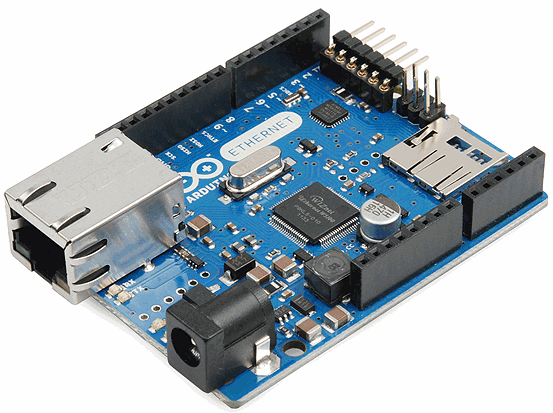

Arduino Ethernet

914.94 руб
бла-бла

Arduino Ethernet это плата микроконтроллера на базе ATmega328. Она имеет 14 цифровых входных/выходных выводов, 6 аналоговых входов, кварцевый генератор на 16 МГц, подключение RJ45, разъем питания, соединитель ICSP, и кнопку «Reset».

ВНИМАНИЕ! Выводы 10, 11, 12 и 13 зарезервированы для сопряжения с модулем Ethernet и не могут использоваться никак иначе. Таким образом, число доступных выводов уменьшается до 9, 4 из которых могут использоваться как выходы ШИМ.

Также на плату может быть добавлен дополнительный модуль питания через Ethernet (PoE).

Arduino Ethernet отличается от других плат тем, что на нем нет встроенной микросхемы драйвера USB/serial, зато имеется интерфейс Wiznet Ethernet. Это тот же интерфейс, что находится на Ethernet-плате расширения.

Встроенный кард-ридер microSD, который можно использовать для хранения файлов и работы с ними по сети, доступен с использованием библиотеки SD Library. Вывод 10 зарезервирован для интерфейса Wiznet, SS для SD-карты выведен на 4 ножку.

6-контактный последовательный разъем программирования совместим с USB/Serial –адаптером а также с FTDI USB-кабелями или основными переходными платами USB/Serial FTDI-типа Sparkfun и Adafruit. Его отличает поддержка автоматического сброса, позволяющая загружать скетчи, не нажимая кнопку Reset на плате. При подключении к USB/Serial –адаптеру Arduino Ethernet питается от адаптера.

Характеристики:

  • Микроконтроллер: ATmega328
  • Рабочее напряжение: 5 В
  • Входное напряжение (рекомендуемое): 6-18 В
  • Входное напряжение (предельное) через POE: 36-57 В
  • Цифровые Входы/Выходы: 14 (4 из которых могут использоваться как выходы ШИМ)
  • Зарезервированные выводы Arduino с 10 по 13 используются для SPI; 4 используется для SD-карты; 2 – прерывание W5100 (когда соединен)
  • Аналоговые входы: 6
  • Постоянный ток через вход/выход: 40 мА
  • Постоянный ток для вывода 3.3В : 50 мА
  • Флеш-память: 32 Кб (ATmega328) из которых 0.5 Кб используются для загрузчика
  • ОЗУ: 2 Кб (ATmega328)
  • EEPROM: 1 Кб (ATmega328)
  • Тактовая частота: 16 МГц

Документация:

  120 Кб. Схема электрическая принципиальная
  4.2 Мб Engl Описание микроконтроллера ATmega328. Полная информация.
