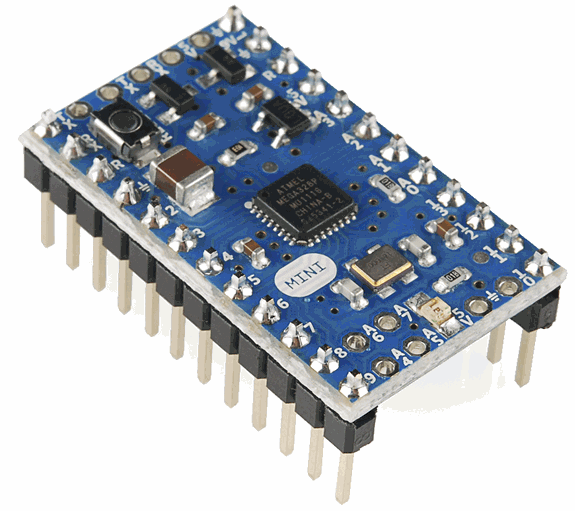

Arduino Mini 05

Arduino-Mini_05 117 руб
бла-бла

Плата на базе микроконтроллера ATmega328, создана на основе открытой архитектуры серии Arduino.

Платформа содержит 14 цифровых входов/выходов (6 из которых могут использоваться как выходы ШИМ), 6 аналоговых входов, резонатор, кнопка Reset и отверстия для монтажа выводов. Блок из шести выводов может подключаться к кабелю FTDI и для обеспечения питания и связи через USB.

Характеристики:

  • Микроконтроллер: ATmega328
  • Рабочее напряжение: 5 В
  • Входное напряжение: 5-12 В
  • Цифровые Входы/Выходы: 14 (6 из которых могут использоваться как выходы ШИМ)
  • Аналоговые входы: 6
  • Постоянный ток через вход/выход: 40 мА
  • Флеш-память:32 Кб (2 используются для загрузчика)
  • ОЗУ: 2 Кб
  • EEPROM: 1 Кб
  • Тактовая частота: 16 МГц

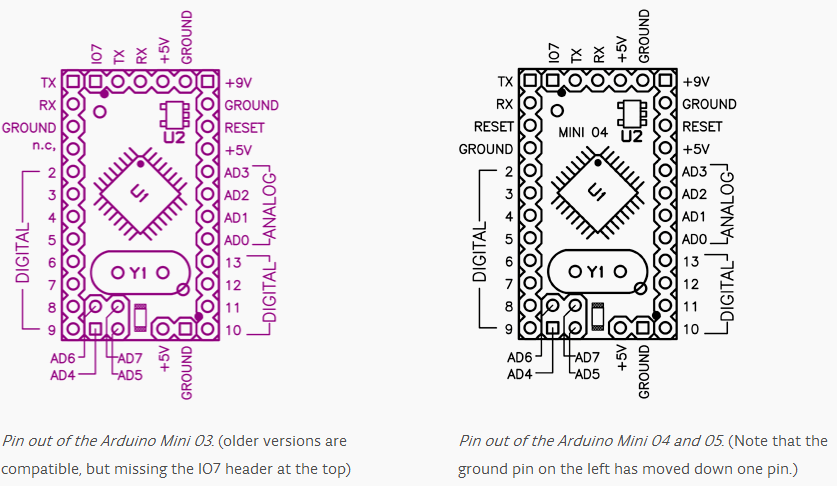

Расположение выводов:

Документация:

  25 Кб. Схема электрическая принципиальная
  4.2 Мб Engl Описание микроконтроллера ATmega328. Полная информация.
