Типовая схема подключения LCD-модуля к микроконтроллерам AVR и MCS-51

Типовая схема подключения LCD-модуля к микроконтроллерам MCS-51

    Ниже приведены исходные тексты подпрограммы на языке ассемблера ASM51, позволяющие записывать данные, инструкции в контроллер, считывать данные. Приведен так же примерный текст подпрограммы инициализации контроллера в режим восьми битного интерфейса, при работе с двумя строками. Отображение курсора и мигание отключено. Курсор установлен в начало первой (верхней) строки.

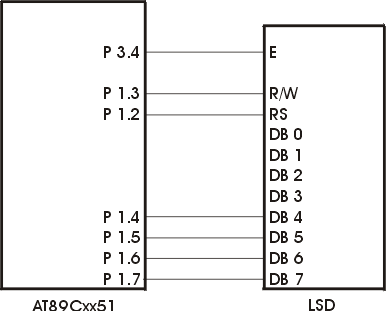

    Использовать минимальное количество линий подключения контроллера ЖКИ к микро-ЭВМ позволяет соединение по схеме приведенной на рисунке

    Далее приведены исходные тексты подпрограмм, позволяющие записывать инструкции и данные в контроллер при реализации четырёх битного интерфейса подключения.

B_RS      BIT   P1.2
B_WR      BIT   P1.3
B_E       BIT   P3.4
LCD_PORT  EQU   P1
;-------------------------------------
;ИНИЦИАЛИЗАЦИЯ HD44780
;-------------------------------------
LCDINIT:  CLR   B_E
          MOV   A,#28H   ; 8-BIT 2-LINES
          CALL  WRC
          MOV   A,#0CH   ; DISP-ON, CUR-OFF, FLASH-OFF
          CALL  WRC
          MOV   A,#06H   ; MOVE CURSOR RIGHT
          CALL  WRC
CLS:      MOV   A,#01H   ; CLEAR SCREEN
          CALL  WRC
          RET
;-------------------------------------
;ЗАПИСЬ ДАННЫХ В HD44780 ИЗ АСС
;-------------------------------------
WRD:      CALL  WAIT_HD
          MOV   LCD_PORT,A
          SETB  B_RS
          CLR   B_WR
          SETB  B_E
          CLR   B_E
          SWAP  A
          MOV   LCD_PORT,A
          SETB  B_RS
          CLR   B_WR
          SETB  B_E
          CLR   B_E
          RET
;-------------------------------------
;ЗАПИСЬ КОМАНДЫ В HD44780 ИЗ АСС
;-------------------------------------
WRC:      CALL  WAIT_HD
          MOV   LCD_PORT,A
          CLR   B_RS
          CLR   B_WR
          SETB  B_E
          CLR   B_E
          SWAP  A
          MOV   LCD_PORT,A
          CLR   B_RS
          CLR   B_WR
          SETB  B_E
          CLR   B_E
          RET
;-------------------------------------
;ожидание ГОТОВНОСТИ HD44780
;-------------------------------------
WAIT_HD:  PUSH  ACC
          MOV   LCD_PORT,#0FFH
          CLR   B_RS
          SETB  B_WR
WAIT_LL:  SETB  B_E
          MOV   A,LCD_PORT
          CLR   B_E
          MOV   B,A
          SETB  B_E
          MOV   A,LCD_PORT
          CLR   B_E
          MOV   A,B
          JB    ACC.7,WAIT_LL
          POP   ACC
          RET
;-------------------------------------

     Надеемся, что приведённая примеры позволят Вам сэкономить время на освоении ЖКИ-модулeй с контроллерами, совместимыми с HD44780.
    По вопросам применения ЖКИ-модулeй и дополнительной информацией обращаться в фирму www.cec-mc.ru/" target="new">КТЦ-МК.
