Монтажный кабель МКШ и МКЭШ

Широкое применение в монтаже межприборных элементов, схем коммутации, при создании соединений различного рода аппаратуры, в том числе и управляющих элементов телефонной сети, нашли кабели МКШ и МКЭШ, которые входят в группу монтажных гибких конструкционных элементов. Номинал переменного напряжения для данных кабелей составляет 500В, частота – 400Гц, а постоянное напряжение следует подавать с номиналом не более 750В. Вот здесь можно узнать условия поставки такого монтажного кабеля.

Общее конструкционное описание МКШ и МКЭШ

Данный вид продукции представляет собой многожильные изолированные провода в общей оболочке. Наличие медного экрана в виде оплетки является отличительным признаком МКЭШ. Толщина изоляционного материала должна быть не менее, чем 0.4мм. Данные кабели изготавливаются по ГОСТ, что дает полную гарантию качественной работы в условиях заявленных производителем, при соответствии эксплуатационных условий необходимым требованиям. Кабели монтажные способны сохранять работоспособность при любой климатической обстановке, а так же не подвержены воздействию следующих видов нагрузок:

  • Ударные;
  • Вибрационные;
  • Линейные;

Соответственно, применение в монтажных электротехнических работах данных кабелей создает условия для стабильного и надежного соединения коммутаций электронных систем, так и электрических приборов, а так же других функциональных блоков коммутируемых систем. Кроме этого, МКЭШ и МКШ можно прокладывать и воздушным путем с учетом определенных требований (защита от обрывов, прямых лучей солнца).

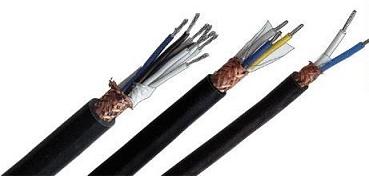

Конструктивно кабели МКЭШ и МКШ состоят из следующих элементов:

  • Многопроволочный токопроводник, луженый, медный;
  • ПВХ – изоляция;
  • Экранирующая оплетка проволочная (медь), только МКЭШ;
  • ПВХ – оболочка;
  • Плотность экрана 65%;

Технические характеристики МКЭШ и МКШ

При соблюдении требований к техническим характеристикам, срок эксплуатации данных кабелей составляет более пятнадцати лет.

Монтажный кабель МКШ и МКЭШОсновные технические характеристики МКЭШ и МКШ:

  • Рекомендуемая эксплуатационный температурный фон: -50\+70;
  • Допустимая влажность окружающего воздуха при средней температуре до 35 градусов – 98%;
  • Допускаемый монтажный изгиб не менее пяти диаметров основной оболочки кабеля;
  • Проверка изоляции на сопротивление – 10 МОм км;

Производя монтажные работы с участием МКЭШ и МКШ, при прокладке кабеля без дополнительного подогревания, температурный фон воздуха не должен быть, ниже -15 градусов. Таким образом, кабельная продукция МКЭШ и МКШ, является лучшим вариантом для прокладки коммутационных систем в рамках допустимого напряжения.
