Сравнение Трехфазные на входе-выходе промышленные ИБП мощностью 20 кВА

Предисловие.

В этом обзоре мы познакомим Вас с источниками бесперебойного питания мощностью 20 кВА. В настоящее время потребители хотят иметь повышенную мощность. Потребители, требующие сбалансированную мощность за пределами 10 000 ватт, пользуются трехфазной энергетической системой.

Напомним Вам принципы устройства электрического прибора вход-выход по три фазы...На входе источник бесперебойного питания получает 3-х фазное напряжение, потом источник проводит нужные потребителям действия (защищает от перепадов напряжения, отключения электричества и других сбоев), а при выходе источник поставляет высокого качества напряжение 220 вольт на отдельную из трех фаз. При этом нет влияния энергоокружения. 380 вольт — полное напряжение трех фаз, межфазное напряжение.

Изготовители предлагают источники бесперебойного питания, по-прежнему, на трансформаторах, а также «бесперебойники», выпущенные с использованием новых технологий, — на транзисторах, то есть происходит замена трансформаторов на электронику. Не станем скрывать, каждая из технологий имеет свои положительные и отрицательные моменты, которые мы постараемся Вам раскрыть.

В предложенных ниже аннотациях мы проведем сравнительный анализ технологических карт производства и режима производительности ИБП и поможем Вам приобрести источник по качеству работы и по Вашему бюджету.

3 в 3 фазы 20 кВА ИБП, вот их список.

1. Delta HPH-20K GES203HH33A035 20 кВА
2. Eaton 9355 20 кВА
3. ABB Newave PowerScale PS33 20 кВА
4. AEG Fluxpower HE 20 кВА
5. P-Com Multi-Pro D2033
6. P-Com Multi-Pro F2033



Сводная таблица ИБП 3 в 3 фазы 20кВА

Модель	ВА	Вт	PF	Выход	Входящий диапазон	АКБ	Заряд	Время	Вид	Габариты (ДxШxВ)	Вес	Цена у.е.
Delta HPH-20K GES203HH33A035 20 кВА	20кВА	20кВт	1	380В, 400В, 415В	300В - 477В	40	5А	0мс	Башня	830x490x1400	131	от 9873
Delta HPH-20K	4 блока по 20 батарей каждый									830x490x1400	365	от 12850
Eaton 9355 20 кВА (1x9Ач)	20кВА	18кВт	0,9	380В, 400В, 415В	304В - 465В	32	30А	0мс	башня	494x762x1684	300	от 12850
Eaton 9355 20 кВА (2x9Ач)	2 блока по 32 батареи 12В 9Ач									494x762x1684	400	от 13900
Eaton 9355 20 кВА (3x9Ач)	3 блока по 32 батареи 12В 9Ач									494x762x1684	500	от 14600
Eaton 9355 20 кВА (4x9Ач)	4 блока по 32 батареи 12В 9Ач									494x762x1684	600	от 15800
ABB Newave PowerScale PS33-20 (A) 20 кВА	20кВА	18кВт	0,9	380В, 400В, 415В	308В - 460В	48	4А	0мс	башня	710x345x720	64	от 10010
ABB Newave PowerScale PS33-20 (A) 20 кВА	Кабинет А, с внутренними 48 батареями ёмкостью 7Ач									710x345x720	184	от 11734
ABB Newave PowerScale PS33-20 (B) 20 кВА	Кабинет B, без установленных внутренних батарей									710x345x1045	92	от 11000
ABB Newave PowerScale PS33-20 (B) 20 кВА	Кабинет B, c внутренними 98 батареями ёмкостью 7Ач									710x345x1045	332	от 13400
AEG Fluxpower HE 20 кВА	20кВА	18кВт	0,9	380В, 400В, 415В	320В - 460В	30		0мс	башня	640x450x1200	110	от 9800
AEG Fluxpower HE 20 кВА	С внутренними батареями									640x450x1200	260	от 12100
P-Com Multi-Pro D2033	20кВА	18кВт	0,9	345В, 360В, 380В, 400В, 415В	274В - 478В	20	6А	0мс	башня	710x260x717	57,5	от 3770
P-Com Multi-Pro D2033 20x9Ah	С внутренними 20 батареями по 9Ач, ток заряда 1А									710x260x717	106	от 4500
P-Com Multi-Pro F2033	20кВА	18кВт	0,9	345В, 360В, 380В, 400В, 415В	286В - 476В	32	25А	0мс	башня	830x455x1055	233	от 5800

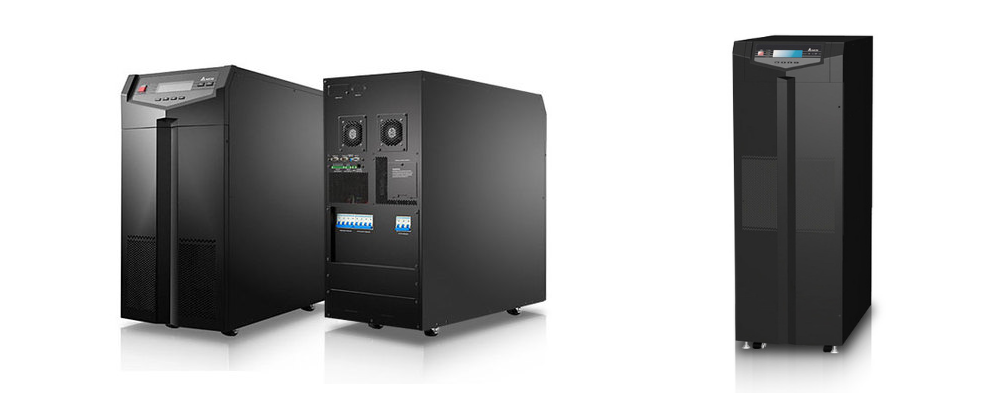

1. Модель ИБП - «Delta HPH-20K GES203HH33A035».

«Delta» - бренд крупного тайваньского предприятия. У этой модели коэффициент мощности (PF) равен 1, так что при полной мощности в 20 кило-вольт-ампер мы имеем активную мощность, которая в действительности питает нагрузку, в 20 киловатт. У источника достойные параметры энергетической эффективности, диапазона напряжения входа. Предложены цифровое управление, экономический режим.

В данном источнике бесперебойного питания используют 40 внешних аккумуляторов (480В) с номиналом напряжения 240 вольт со средней точкой, можно подключить дорогие аккумуляторные блоки, где ток зарядки регулируется до пяти ампер.

Положительные моменты.

• PF = 1, равенство активной и полной мощностей в значениях 20 000 ватт - 20 000 вольт-ампер, что позволяет подключать к источнику потребители на всю мощность в 20 кВт, не принимая во внимание реактивную.
• Универсальная, в единой башне, конструкция.
• Достойные энергетические параметры.

Отрицательные моменты.

• Т.к. PF = 1, подключение максимально по ваттам, вызовет проблемы для реативных потребителей.
• Популярный, «раскрученный» бренд повышает стоимость прибора.
• Подключение внешних аккумуляторных батарей также повышает цену.
• Долгая подзарядка аккумуляторов емкостью более 60 ампер-час при зарядном токе от пяти ампер.
• Мощный ИБП, с хорошими характеристиками, дешевле Европейских аналогов, но все же недешевый, для любителей бренда из Европы - не подойдет, бренд и производство Тайвань (Китай).
• Развязка гальваники не предусмотрена.
• Высокая стоимость ИБП подразумевает недешевый сервис.

Вывод.

В данном источнике бесперебойного питания высокой мощности преобладают положительные параметры, хотя ценителей только западных производителей не заинтересует тайваньский вариант. Цена высокая, но меньше, чем у приборов из Европы.

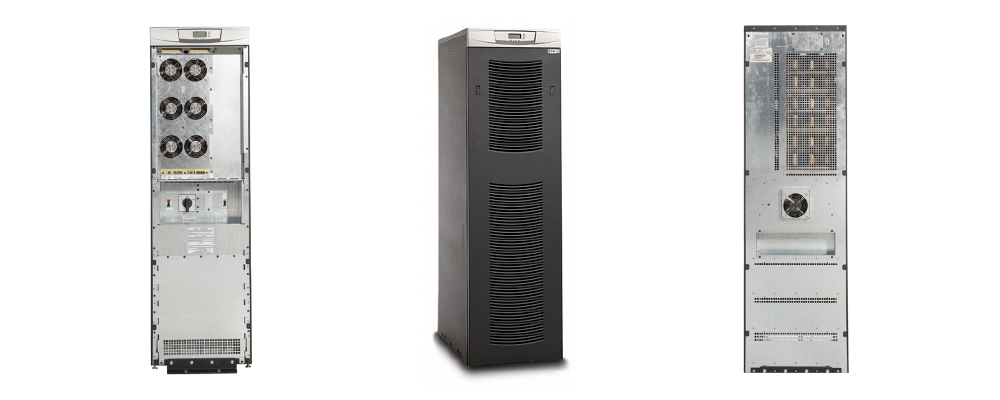

2. Модель ИБП - «Eaton 9355 20 кВА».

Источники бесперебойного питания бренда «Eaton» знатокам рынка известен привязкой к США, европейскими технологиями, достойным качеством, разнообразием оснащенности, но, увы, запредельной стоимостью. Производства размещены в Китае и Финляндии.

Это трехфазный (вход-выход) источник с полной мощностью, равной 20кВА, и активной мощностью, равной 18кВт. Добротные параметры основаны на устоявшейся технологии с использованием транзисторов, размещение в едином кабинете. Корпус — стойка-башня, к которой присоединяются нужные аккумуляторные блоки. В серии для разнообразия выбора предлагается разная комплектность. Для уменьшения расходов можно заказать прибор без аккумуляторов, аккумуляторные модули необходимой Вам емкости приобрести самостоятельно, но требуется учитывать необходимую Вам емкость при оформлении покупки прибора.

Положительные моменты.

• Раскрученный производитель.
• Предложены различные комплектации, влияющие на разброс цены.
• Одно-кабинетная конструкция.
• Наработанные технологии производства.

Отрицательные моменты.

• Запредельная стоимость источников, где в комплектации используются встроенные аккумуляторные батареи.
• Дорогие опции.
• Развязка гальваники не предусмотрена.
• Высокий ценник обслуживания в официальных сервисных центрах.

Комментарий.

Надежные с достойными энергетическими параметрами, ценные по качеству, но, увы, и по стоимости. Пригодны «бесперебойники» для оборудования медицинских центров, торговых предприятий, потребителей невысоких (до 18 кВт) мощностей. Покупатель с высоким бюджетом может заинтересоваться данной моделью, хотя стоит учесть, что желание производителя удешевить себестоимость транзисторных источников отражается на качестве и о прежних моделях «Eaton», работающих по двадцать-тридцать лет, вспоминать не стоит. Как и у всех поставщиков, ресурс работы этих «бесперебойников» пять — десять лет, если, конечно, Вам так повезет. Дорогое сервисное обслуживание в официальных центрах не гарантирует длительный ресурсный объём работы этого источника бесперебойного питания.

Желание производителя получить высокую прибыль за счет сохранения цены товара с известным брендом при удешевлении себестоимости изделия (использование транзисторных технологий) серьезно влияют на качество прибора. Не забудем и китайское производства, замену надежных трансформаторов на электронику (транзисторы), схемы которой порой также производства «Китай». Хотя справедливости ради, у Eaton есть "правильные" транзисторные ИБП, но относится эта модеь к таким - неизвестно, т.к. фото внутренностей нет.

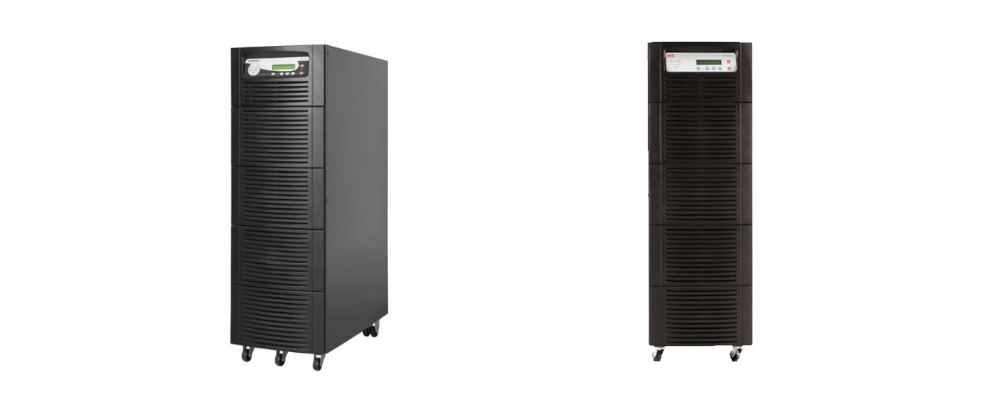

3. Модель ИБП - «ABB Newave PowerScale PS33 20 кВА».

Эта модель предлагается клиенту под лихим девизом «премиум защиты питания», что в очередной раз доказывает беспринципность и лукавость рекламодателей. «Премиум» — это мировое обозначение высококачественных изделий и выделение самого лучшего в любой отрасли и среде, что в данном случае должно указывать на высший сорт товара с соответствующими этому высокому понятию нормативами и параметрами. Здесь получается: источник бесперебойного питания «премиум» класса - лукавый сленг, ведь выходит, что данный производитель ставит свои приборы выше всех, что не вполне соответствует реальности.

ИБП «ABB Newave PowerScale PS33 20 кВА» представлен фирменной серией Швейцарии, правда, имеется сектор производства, перенесенный в Китай. Полная мощность равна 20кВА, активная равна 18кВт – достойные показатели для мощного «бесперебойника». Функциональность прибора большая, правда, усложняет деятельность источника зависимость от встроенных аккумуляторов (цена которых под стать вышеуказанному девизу) при продолжительной автономной работе. Использование внешних аккумуляторов производителем не анонсируется. Допускается использование до двадцати модулей в параллели, только непонятны мотивы увеличения мощности до 400 кило-вольт-ампер предложенным производителем затратным методом при отсутствии расчетов, когда на рынке продаж предлагается специальная мощная аппаратура.

Длительность автономной работы «бесперебойника» не из самых высоких показателей, что повышает стоимость его производительности. Ресурс работы аккумуляторных блоков составляет три — пять лет, так что мнение об экономной эксплуатации — рекламный миф от производителя.

Положительные моменты.

• Популярный производитель.
• Разнообразие комплектности по аккумуляторным батареям.
• Интересная конструкция прибора.
• Включена возможность оснащать батарейными модулями в пределах двадцати штук, хотя при разнообразии предложений на рынке продаж высоко-мощных источников бесперебойного питания в этом нет особой необходимости.

Отрицательные моменты.

• Дороговизна ценовой политики производителя.
• Дорогие по стоимости опции.
• Отсутствует гальваническая развязка.
• Дорогой сервис у официальных дилеров.
• Некорректные рекламные девизы (один «премиум» того стоит).

Вывод.

Модель «ABB Newave PowerScale PS33» при мощностях 20кВА / 18кВт - приличный источник бесперебойного питания с достойными параметрами. Изделие может заинтересовать ценителей популярных производителей, но цена прибора, особенно, в совокупности с аккумуляторными блоками, кусается. Аннотации ИБП от производителя не вполне объективны.

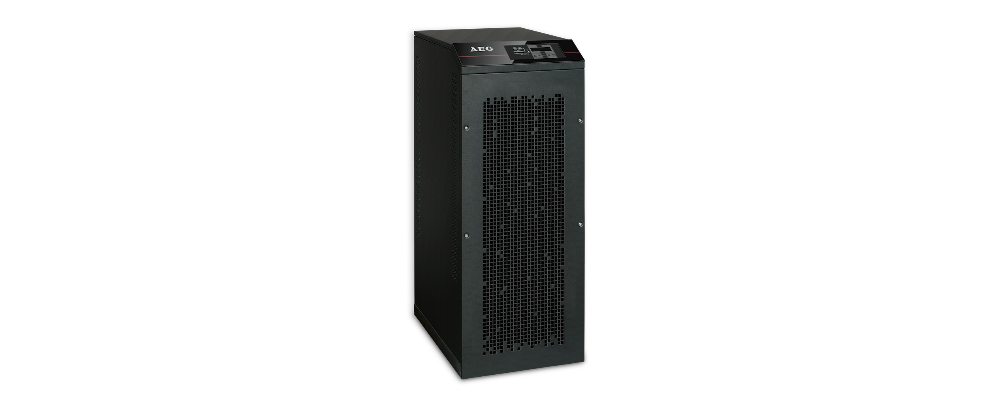

4. Модель ИБП - «AEG Fluxpower HE 20 кВА».

«Бесперебойник» с показателями полной и активной мощностях, равных соответственно показателям 20кВА и 18кВт, предлагает немецкий производитель, хотя сборка переведена в Китай. В наличии обилие функциональных опций, приличные энергетические параметры, комплектность с выносными или встроенными аккумуляторами. Укомплектованность разным количеством внешних блоков регулирует нужный Вам временной ресурс работы ИБП (можно докупить для них специальный шкаф или полки). Производитель предлагает клиентам разнообразие в получении активной мощности, интеллектуальную программу.

Положительные моменты.

• Знаменитый производитель техники.
• Комплектации со встроенными или внешними аккумуляторами, без привязки к вынесенным наружу блокам.
• Одно-кабинетная конструкция прибора.

Отрицательные моменты.

• Цена на уровне западных брендов при китайской сборке.
• Не предложена гальваника.
• Дорогой сервис официальных дилеров.
• Небольшой объём рекламы, которая поставляется, в основном, при оформлении заказов.

Вывод.

Мощный источник «AEG Fluxpower HE 20 кВА» известного производителя имеет приличные параметры работы, комплектности. Стоимость прибора высокая.

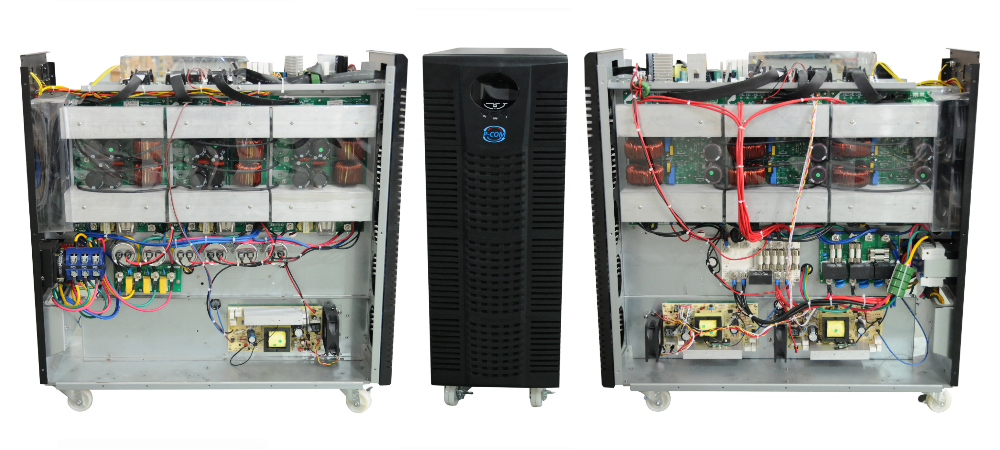

5. Модель ИБП - «P-Com Multi-Pro D2033 20 кВА».

«Бесперебойник» российского производителя, выпуск которого налажен в Китае. Доступная ценовая политика. Источники в интернете предлагают для ознакомления фотографии конструкций прибора. Не отличается от западных моделей по показателям мощностей — полной в 20 кило-вольт-ампер и активной в 18 кило-ватт.

Предлагаются комплектности из 20 внутренних аккумуляторов по 9 ампер-час или для внешних акб, в том же и уменьшенном количестве. Компактный корпус прибора имеет размеры 710х260х717 мм. Имеется разъём для платы параллельной работы, заложены экстренное отключение питания (EPO), коммуникационное устройство для подключения внешних устройств по SNMP или AS-400.

Положительные моменты.

• Доступная стоимость прибора.
• Комплектность со встроенными или внешними (не обязательно родными) аккумуляторными батареями.
• Компактность конструкции.
• Экономность при достойных показателях автономной работы при небольшом количестве внешних аккумуляторов (16 или 20 штук).
• Простота прибора.
• Не настаивают на официальном сервисе, значит, нет сервисного кода, прочих наворотов. При эксплуатации можно привлечь своих профессионалов.

Отрицательные моменты.

• Нет гальваники.
• На рынке с 2011 года — мало-раскрученный производитель.
• Выпускается в КНР (минус для тех, кто не приветствует китайской работы, хотя в промышленности Китая есть очень качественный сектор предприятий).

Вывод.

При изучении параметров конструкций и работы источников бесперебойного питания западных производителей и доступного для кошелька клиента «P-Com Multi-Pro D2033» выявляются аналогии. Отличие: у «западников» разнообразные функции, правда, по явно завышенной стоимости изделия и дорогое сервисное обслуживание, но источники серии «P-Com» имеют нужный набор опций по приемлемой цене.

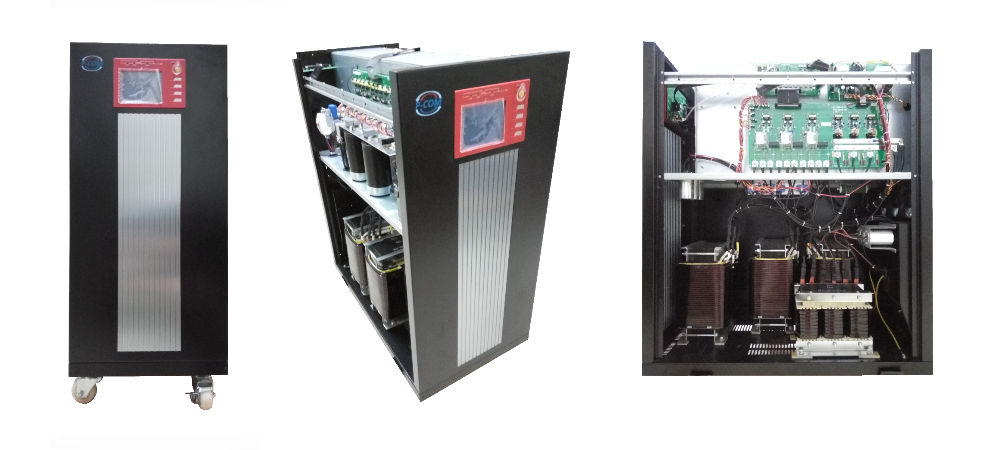

6. Модель ИБП - «P-Com Multi-Pro F2033 20 кВА».

В названии этой модели P-Com Multi-Pro F2033 буква F подразумевает использование проверенной временем технологии с использованием трансформаторов с малой долей электроники. Сейчас такую дорогую, но качественную технологию повсеместно заменяют на использование транзисторов.

Трансформатор разделения, встроенный на выходе устройства для преобразования постоянного тока в переменный с изменением величины напряжения (инвертора, в котором недешевые, промышленного качества IGBT транзисторы), позволяет проводить гальваническую развязку входа «бесперебойника» от выхода, обеспечивает надежное качество трансформаторов, максимальный долголетний срок работы ИБП, стойкость к нагрузкам напряжения.

Крохотное замечание: для мощности 20 кВА предложены менее эффективные энергетические параметры, где коэффициент полезного действия двойного преобразования на два - четыре процента поменьше. Это потери, связанные с преобразованием энергии в трансформаторах. Но это мелочь.

«P-Com Multi-Pro F2033» предназначен для использования от 32 внешних аккумуляторов, предложено зарядное устройство в 25А, для выгодного использования аккумуляторов емкостью до 250 ампер-час, в то время, как у «западников» зарядка в пределах 6-8 ампер. Предложены хорошие опции, включающие режим экономии (ЭКО), экстренное отключение питания (ЕРО), функции параллельного подключения (как опцтя), коммуникационное устройство для подключения внешних устройств и прочее.

Вес данного устройства за 250 кг, так как у него прочный корпус с утолщеснными стенками, начинка — трансформаторы — тоже не легкие детали в отличие от транзисторов, на которых «бесперебойник» весит в пределах ста килограммов.

Производитель предлагает этой модели источника цену, которая Вам понравится по бюджету.

Положительные моменты.

• На трансформаторах.
• Бюджетная стоимость, порой ниже транзисторных ИБП других производителей.
• Возможность комплектации высоко-емкостными батареями в диапазоне 18 - 250 ампер-час (даже больше).
• Простой, но, действительно, качественный.
• Большой срок службы.

Отрицательные моменты.

• Большой вес (правда, для перестановки встроены колеса).
• На рынке с 2011 года — мало-раскрученный производитель.
• Производство в КНР, хотя этим грешат и западные производителями. Главное, чтобы контроль качества на предприятии был на должном уровне.

Вывод.

«P-Com Multi-Pro F2033» занимает отдельную нишу среди прочих предложенных моделей ИБП, ведь этот источник на трансформаторах. Ресурс работы более десяти лет. В интернете выложены фото внутри-корпусных компонентов, на которых – мало транзисторов и конденсаторов. Крупные конденсаторы в приборе удобны для замены.

Себестоимость прибора снижает то, что производитель не настаивает на обслуживание в сервисных центрах, не предлагает код подключения. Рекомендуем приобрести.

Послесловие.

Советуем, приобретая источник бесперебойного питания, обращать внимание на показателях стоимости и технологичности, оставив в стороне понятие «известный производитель». Помните, что, в основном, ресурсы работы внутренней начинки прибора рассчитаны на срок работы от семи до десяти лет с учетом профессионального сервиса.

При сравнении моделей источников бесперебойного питания 20 кВА разных серий понятно, что, в основном, они изготовлены по более рентабельным (выгодным для производителя) технологиям на транзисторах. У предлагаемых рынком источников бесперебойного питания во многом аналогичные функциональные параметры.

Всё построено на тех сроках работы техники, при которых продажа-покупка должна быть выгодна производителю, чтобы выпускаемая ими продукция не залеживалась на складах.

Думаем, что этот обзор поможет Вам приобрести источник бесперебойного питания, разобраться в технологиях производства этих приборов. Часто дилеры в своих рекламах не освещают источники бесперебойного питания, устроенного на трансформаторах, особенно в том случае, когда у них приемлемые цены. Это снижает Ваш выбор «бесперебойника» и серьезно ударяет по Вашему кошельку.
