Высокочастотные генераторы сигналов и импульсов

Для любого радиоинженера обозначение Г4 или Г5 согласно ещё советскому ГОСТ 15094 воспринимается вполне однозначно. Ведь в перечне приборов для отладки и проверки функционирования радиоэлектронного оборудования в любой лаборатории обязательно присутствовали высокочастотные генераторы сигналов или генераторы импульсов. Без ВЧ-генератора просто невозможно адекватно проверить работоспособность и характеристики электронного устройства в широчайшем диапазоне частот – от сотен кГц до десятков ГГц. А любая цифровая техника – это, по существу, импульсные устройства, поэтому говорить о необходимости генераторов соответствующих сигналов для её проверки просто не приходится.

Современные представители этого класса измерительного оборудования обладают существенно большими возможностями, нежели их аналоги из прошлого века. Так, хорошо известные специалистам генераторы фирмы Agilent формируют не только классические синусоидальные или импульсные сигналы с заданными параметрами (частота, длительность импульса и т.д.), но позволяют выбрать их произвольную форму с минимальными искажениями.

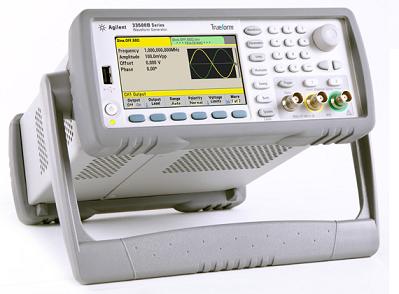

Высокочастотные генераторы сигналов и импульсовВ диапазоне частот от одного до десятков МГц инженер может испытать своё устройство треугольным, пилообразным сигналом или шумом, а при необходимости – задать режим его модуляции по амплитуде, фазе или частоте. Такие возможности обусловлены использованием цифрового способа синтеза сигналов. Кроме того, такой прибор может быть подключен по стандартному  интерфейсу (USB, Ethernet) к компьютеру.

Типичный высокочастотный генератор E8257D-550 упомянутой фирмы, выдающий синусоидальный сигнал, работает в гораздо более широком диапазоне частот – от 250 кГц до 50 ГГц, причём, с точностью её установки в тысячную долю герца. Выходной сигнал у него может быть промодулирован по частоте или амплитуде, а при необходимости – и внешним сигналом, к примеру, шумом от вышеописанного генератора сигналов произвольной формы. Таким образом, разработчик может всесторонне изучить свойства своего детища в самых различных режимах.

Современное поколение импульсных генераторов способно не только формировать периодические посылки импульсов с заданными параметрами, но создавать уникальные последовательности, имитирующие работу компьютерных сетей или интерфейсных шин в компьютере. Фактически генерируются уже не импульсы, но данные. При этом может моделироваться и физическая среда, то есть затухание и «завал» фронтов импульсов. Таким образом, испытуемое с помощью таких генераторов оборудование можно исследовать на критические факторы, которые могут повлиять на его работоспособность при реальной эксплуатации.

Дата публикации: 05.10.15 г.
