Патч-корды

Для коммутации электрических устройств и объединения их в сети используются специальные соединительные шнуры – патч-корды. На рынке предлагаются различные типы таких устройств; подробнее с видами и актуальными ценами таких устройств можно ознакомиться на сайте компании AnLAN.

Устройство

Патч-корд состоит из соединительных проводов и двух разъемов (коннекторов) на их концах. В зависимости от типа проводов, их длины, разъемов патч-корды делятся на несколько типов. Классификация производится по следующим параметрам:

  • типу кабеля (с витой парой, телефонный или оптический);
  • разъемам;
  • длине кабеля (от 0,5 м до 5 м);
  • наличию экрана;
  • виду кабеля (соединительный, у которого с обеих сторон имеются одинаковые разъемы, и переходной – с разными разъемами).

Виды разъемов

В зависимости от назначения кабеля используются следующие виды коннекторов:

  • в сетях интернета или кабельного ТВ вместе с кабелем типа «витая пара» применяются разъемы типа RJ-45;
  • в цепях с радиочастотным кабелем (видео интерфейсы, радиооборудование) применяют коннекторы типа BNC, BNC-T или TNC;

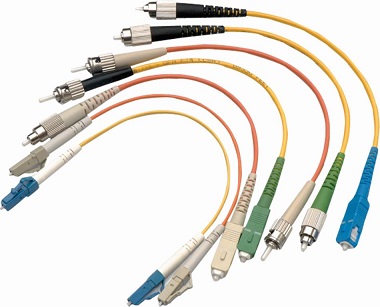

  • в оптоэлектронике для ПКД используют разъемы типа ST, LC, SC, FC;
  • в телефонных сетях применяют кабели с разъемами RJ-12;
  • известный разъем RCA («тюльпан») до недавнего времени применялся во многих типах патч-кордов. В последнее время области его применения сократились до аудио и видеотехники.

Материал

Характеристики патч-корда включают виды материалов для токопроводящей жилы и для оболочки кабеля. В качестве жил могут быть использованы медный, стальной или алюминиевый провода. Наиболее качественными являются изделия с медными проводниками, поскольку медь имеет малое удельное сопротивление.

Используемый в патч-корде кабель витая пара может иметь как одну жилу, так и несколько жил. Многожильная витая пара отличается повышенной гибкостью, что обусловлено переплетением большого числа тонких медных жил. Благодаря этому многожильный патч-корд может использоваться при монтаже с большим количеством изгибов и скручиваний. Например, для соединения периферии с розетками.

Вид материала оболочки должен соответствовать условиям применения кабеля. В частности, для применения в среде с высокой влажностью оболочка изготавливается из полиэтилена PE, для работы при воздействии высоких температур – из поливинилхлорида PVC, а для обеспечения защиты от возгорания – из материала LSZH. Последний материал не содержит токсинов, а при возгорании не образует дыма.

Экранирование

В зависимости от наличия внешних воздействий электромагнитного поля могут использоваться два вида патч-кордов:

  • неэкранированный (UTP). Такой кабель обычно применяется для соединения активных и пассивных элементов;
  • экранированный (FTP, STP). В первом случае у каждой пары проводников есть защитный экран из фольги, а во втором случае имеется оплетка из металла.

Категория

Для каждого патч-корда в характеристиках указывается категория, которая определяет полосу пропускания и скорость передачи данных (Vпд) устройства. Существует несколько категорий кабеля витая пара (от CAT 1 до CAT 7). В частности, модели третьей категории (CAT 3) поддерживают Vпд от 10 до 100 Мбит/с и предназначены для использования в телефонных линиях.

Для интернета наиболее распространенными являются 4-парные кабели:

  • категории 5 и 5Е (скорость передачи информации – до 1 Гбит/сек);
  • категории 6, 6А и 7(скорость – до 10 Гбит/сек).
