Совершенствование устройств управления и обработки информации путем замены микроконтроллеров PIC на микроконтроллеры Z8

Гладштейн М.А., Гладышев А.А.
(Рыбинская Государственная Академия Авиационных Технологий)

Два производителя электронных компонентов MicroChip Technology Inc. и Zilog Inc. поставляют на рынок микроконтроллеры для построения устройств управления и обработки данных, отличающиеся высокими техническими характеристиками (такими, как высокая производительность и малое энергопотребление). Это микроконтроллеры(МК) PIC [1] (Peripheral Intrface Controller) и МК Z8 [2]. Первые из них выполнены на основе архитектуры процессора с сокращенной системой команд RISC (Reduced Instruction Set Computer), вторые - на базе архитектуры с комплексной системой команд CISC (Complex Instruction Set Computer). Более мощная система команд позволяет МК Z8 при меньшей частоте синхронизации обеспечить адекватную производительность и более экономичный программный код. Больший объем ОЗУ (приблизительно в два раза), наличие аппаратных прерываний и встроенных аналоговых компараторов, а также приблизительно вдвое более низкая цена - вот основные преимущества Z8. Эти преимущества часто заставляют разработчика пересматривать уже выполненный на МК PIC проект на предмет замены МК. В настоящей статье рассматриваются основные проблемы, возникающие при решении задачи замены. В качестве примера рассматривается замена однократно программируемых микроконтроллеров (ОПМК) PIC16C54/56/58 и масочных PIC16CR54/56/58, выполненных в 18-выводном корпусе (далее PIC), на ОПМК Z86E02/04/08 и, соответственно, масочные Z86C02/04/08 или их низковольтные аналоги Z86L02/04/08 (далее Z8)[3].

Основные проблемы замены заключаются в установлении соответствия выводов, адаптации напряжения питания, согласовании уровней электрических сигналов.

Для начала следует рассмотреть соответствие выводов Z8 выводам PIC. На рис.1 и в табл.1 показано функциональное соответствие выводов МК PIC и МК Z8.

Таблица 1. Соответствие между выводами МК PIC и МК Z8

PIC

Z8

Назначение

Vdd

Vcc

Питание

Vss

GND

Земля (общий)

OSC1

XTAL1

Вход для подключения кварца/вход внешней синхронизации

OSC2

XTAL2

Выход для подключения кварца

RB0-RB7

P20-P27

Двунаправленные побитновыбираемые линии ввода/вывода

RA0-RA1

P00-P01

PIC: Двунаправленные побитновыбираемые линии ввода/вывода

Z8: Двунаправленные потетрадновыбираемые линии ввода/вывода

RA2-RA3

P32-P33

PIC: Двунаправленные побитновыбираемые линии ввода/вывода

Z8: Линии ввода

T0CKI

P31(Tin)

PIC: Вход таймера 0

Z8: Вход таймера/счетчика Т1 или линия ввода

/MCLR

P02

PIC: Основная очистка/сброс

Z8: Имеет встроенную схему сброса при включении, поэтому внешний вывод для

Сброса не требуется. P02 - двунаправленная потетрадновыбираемая линия ввода/вывода

Как это следует из рис.1 и табл.1 существует прямое совпадение функций выводов Vdd, Vss, OSC1, OSC2, RB0-RB7 и T0CKI МК PIC сигналам Vcc, GND, XTAL1, XTAL2, P20-P27 и P31(Tin) МК Z8 соответственно. Однако точного функционального соответствия для выводов МК PIC /MCLR и RA0-RA3 нет.

Что касается линии сброса /MCLR PIC, то Z8 имеет встроенную схему автосброса при включении питания (POR), которая делает у этого МК ненужным внешний сигнал сброса. Таким образом, у Z8 нет вывода, соответствующего выводу /MCLR. Тем не менее, при переходе от PIC к Z8 и необходимости использовать внешний сигнал сброса, вывод P02 МК Z8 может быть запрограммирован как вход и периодически опрашиваться на низкий уровень, который показывает состояние сброса. При получении внешнего сигнала сброса Z8 может передать управление программой по адресу 000Ch и выполнить подпрограмму инициализации, как если бы это сделала схема POR. Что касается соответствия четырех входов/выходов RA0-RA3 МК PIC, то их целесообразно подключить к входам/выходам P00, P01, P32 и P33 МК Z8. P32 и P33 предназначены для ввода и будут соответствовать двум выводам RA2, RA3 при условии, что те сконфигурированы на ввод. P00 и P01 являются потетрадновыбираемыми входами/выходами и вместе с P02 должны одинаково конфигурироваться на ввод или на вывод.

При конфигурации P00 и P01 как выходов, P02 также станет выходом. Тогда P02 не может быть использован как опрашиваемый вход для функции /MCLR. В этом случае P02 может быть использован еще где-нибудь как выход, а для /MCLR можно использовать другой вход. При самых неблагоприятных условиях, возникающих в процессе замены, возможно, придется пойти на компромисс, который заключается в замене функций некоторых входов/выходов P20-P27 МК Z8 для удовлетворения требований ввода/вывода.

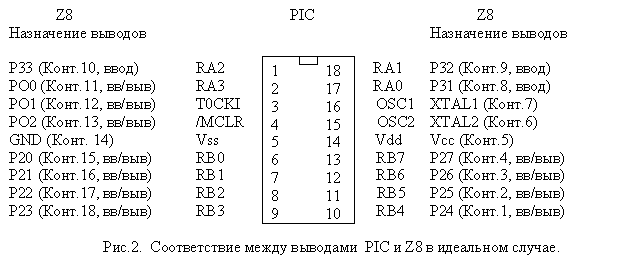

При идеальных условиях замена МК PIC на Z8 может быть проведена без новой трассировки печатной платы. В случае, если при работе МК не требуется счетчик для подсчета внешних импульсов и выводы RA0-RA3 PIC-контроллера используются как входы, замена может быть сделана простой установкой на место PIC-контроллера МК Z8, повернутого на 180 градусов относительно положения МК PIC. На рис.2 и в табл.2 показано соответствие выводов в идеальном случае. Из рис.2 следует, что при повороте Z8 на 180 градусов, он действительно может быть установлен на место PIC-контроллера.

Таблица 2. Соответствие выводов PIC и Z8 (идеальный случай)

PIC

Z8

Назначение

Vdd

Vcc

Питание

Vss

GND

Земля (общий)

OSC1

XTAL1

Вход подключения кварца/вход внешней синхронизации

OSC2

XTAL2

Выход подключения кварца

RB0-RB7

P20-P27

Двунаправленные побитновыбираемые линии ввода/вывода

RA0-RA2

P31-P33

PIC: Двунаправленные побитновыбираемые линии ввода/вывода, назначены на ввод

Z8: Линии ввода

RA3

P00

PIC: Двунаправленная побитновыбираемая линия ввода/вывода, назначена на ввод

Z8: Потетрадновыбираемая двунаправленная линия ввода/вывода, назначена на ввод

T0CKI

P01

PIC: Вход таймера 0 (не используется)

Z8: Потетрадновыбираемая двунаправленная линия ввода/вывода, назначена на ввод

/MCLR

P02

PIC: Основная очистка/сброс

Z8: Потетрадновыбираемая двунаправленная линия ввода/вывода, назначена на ввод

При переходе с PIC на Z8 необходимо обратить внимание на следующие электрические характеристики, которые у этих устройств различны. Это, во первых, различие в величине питающего напряжения, и, во-вторых, различие в типах выходных буферов.

Семейство PIC-контроллеров отличается от семейства Z8 величиной напряжения питания. Это различие очень важно и должно быть принято во внимание при переходе с PIC на Z8, особенно в носимой аппаратуре с питанием от батарей. В табл.3 указаны диапазоны напряжений питания для семейства МК PIC. Диапазоны напряжений питания PIC-контроллеров фирмы Microchip различены как для типа устройства, так и для вида времязадающей цепи генератора. Диапазоны напряжений питания для микроконтроллеров Z8 приведены в табл.4 .

Таблица 3. Диапазоны напряжений питания PIC

Генератор PIC16C54/56/58
Диапазон Vdd
PIC16LC54/56/58
Диапазон Vdd
PIC16CR54/56/58
Диапазон Vdd
RC 3.0В - 6.25В 2.5В - 6.25В 2.0В - 6.25В
LP 3.0В - 6.25В 2.5В - 6.25В 2.0В - 6.25В
XT 3.0В - 6.25В 2.5В - 6.25В 2.0В - 6.25В
HS >4.5В - 5.5В не используется 4.5В - 5.5В

где: RC - RC-цепь;

LP - маломощный кварцевый резонатор;

XT - кристаллический резонатор;

HS - высокочастотный кристалл.

Таблица 4. Диапазоны напряжений питания Z8

Z86E02/04/08
Диапазон Vcc
Z86C02/04/08
диапазон Vcc
Z86L02/04/08
Диапазон Vcc
4.5В - 5.5В 3.0В - 5.5В 2.0В - 3.9В

Сравнив данные табл.3 и табл.4, можно делать вывод, что PIC-контроллеры имеют более широкий диапазон рабочих напряжений, чем устройства Z8. Поэтому разработчик должен убедиться, что Z8, на который он хочет заменить PIC-контроллер, имеет подходящий диапазон рабочих напряжений для данного применения.

Что касается различия в типах буферов, то PIC-контроллер имеет буфер TTL-типа, тогда как у Z8 - буфер CMOS-типа.

В табл.5 указаны максимальные напряжения входа низкого уровня (Vil Max) и минимальные напряжения входа высокого уровня (Vih Min) для устройств PIC и Z8.

Таблица 5. Входные напряжения PIC и Z8

PIC

Vil Max

Vih Min

Z8

Vil Max

Vih Min

PIC16C54/56/58

0.2 Vdd

0.45Vdd

Z86E02/04/08

0.2 Vcc

0.7 Vcc

PIC16LC54/56/58

0.2 Vdd¦

0.45Vdd

Z86C02/04/08

0.2 Vcc

0.7 Vcc

PIC16CR54/56/58

0.2 Vdd

0.45Vdd

Z86L02/04/08

0.1 Vcc

0.9 Vcc

Для PIC-контроллеров даны величины электрических напряжений для портов ввода-вывода, тогда как величины электрических напряжений для Z8 применимы ко всем входам.

Что касается Vil, то для Z8, так же, как и для PIC, их значения одинаковы, за исключением Z86L02/04/08. Главным отличием между PIC и Z8 является значение Vih. Номинальное значение отличия составляет 25% от напряжения питания (Vcc) и, в крайнем случае (при замене PIC на Z86L02/04/08), может быть 45% от Vcc. Минимальный уровень входного напряжения, требуемого для логической единицы (высокого уровня) гораздо выше у устройств семейства Z8.

Сравнение максимального выходного напряжения низкого уровня (Vol Max) и минимального выходного напряжения высокого уровня (Voh Min) для PIC и Z8 дано в табл.6. Значения электрических параметров даны для портов ввода/вывода PIC-контроллеров, тогда как значения электрических характеристик для Z8 применимы к любому выходу.

Таблица 6. Выходные напряжения PIC и Z8

PIC

Vol Max

Voh Min

Z8

Vol Max

Voh Min

PIC16CXX

0.6В(4.5ВVdd)

Vdd-0.7В

Z86Exx

0.4В(4.5ВVcc)

Vcc-0.4В

PIC16LCXX

0.6В(4.5ВVdd)

Vdd-0.7В

Z86Cxx

0.4В(5.5ВVcc)

Vcc-0.4В

PIC16CRXX

0.6В(6.0ВVdd)

Vdd-0.5В

Z86Lxx

0.4В(3.9ВVcc)

Vcc-0.4В

где: XX = 54/56/58, xx = 02/04/08.

Из табл.6 следует, что значение Voh для Z8 на 0.1В - 0.3В больше, чем Voh для PIC из-за CMOS-типа выходных буферов Z8. Также необходимо отметить, что значение Vol для Z8 приблизительно на 0.1В - 0.2В меньше, чем у PIC.

В общем, требуемые входные и выходные напряжения для Z8 будут ближе к положительному потенциалу напряжения питания и отрицательному потенциалу ("земле"), чем у PIC-контроллеров из-за CMOS-буферов. Требуемые входные и выходные напряжения для МК PIC гораздо дальше отстоят от напряжения питания и потенциала "земля", чем Z8, вследствие TTL-буферов. Поэтому, при замене PIC на Z8, типы буферов и окружающая логика должны быть изменены для совместимости CMOS-логики с предыдущей TTL-логикой. В некоторых случаях достаточно всего лишь установить "подтягивающие" резисторы, хотя может случиться так, что придется полностью менять окружающую МК логику.

Итак, на основании вышеизложенного, можно сделать следующие выводы:

1. В большинстве применений возможна замена МК PIC на МК семейства Z8.

2. При благоприятных условиях данная замена возможна без переделки печатной платы и сводится к извлечению МК PIC из панельки и установке на его место МК Z8, с поворотом на 180 градусов.

3. Согласование электрических характеристик сводится к ограничению напряжения питания и ужесточению требований к входным сигналам.

Литература

1.PIC16/17 Microcontroller Data Book.- Microchip, 1995.

2.Discrete Z8 Microcontrollers. Product Specifications Databook.- Zilog, 1994.

3.PIC16С54 - to Z86E02 Upgrade. Application Note.- Zilog,1996.
