Цветовая температура и насыщенность цвета

Диаграмма хроматичности Мак Адама, цветовая температура светодиодов FKK LED

Цветовая температура

Понятие цветовой температуры используется для определения температуры источника света по его цвету. Она измеряется в градусах Кельвина (К). Чем выше цветовая температура, тем холоднее световой эффект. Свет бывает тёплым и холодным в зависимости от цвета. Цветовая температура светодиодов FKK различается в диапазоне от оранжевого цвета ламп накаливания (2300 K) до очень холодного белого цвета голубого неба (7100 K).

Хотя белый свет представляет собой смесь цветов, оттенки белого различаются и зависят от составляющих его цветов. Так, белый цвет с большей пропорцией красного выглядит теплее, а с большей пропорцией синего - холоднее. Для классификации различных типов белого света используется понятие цветовой температуры. Цвет света сравнивается с теоретическим чёрным или идеальным излучателем, нагретым до температуры между 2000 К и 10000 К, что лежит в диапазоне спектра излучения видимого света, схожего с исследуемым цветом. Однако, безотносительно к температуре чёрного излучателя, красный цвет считается тёплым, а синий холодным, и на графике чёрного излучателя (или линии цветности Планка), синий имеет более высокую температуру, чем красный.

Чтобы дать выбор производителям осветительных устройств, FKK делит цвета на 11 классов:


Цветовая температура (K)

Класс FKK

Стандартный класс

Цвет

6500 - 7100 K

D1

D

Дневной свет

6000 - 6500 K

D2

5600 - 6000 K

D3

5200 - 5600 K

N1

N

Нейтральный белый

4800 - 5200 K

N2

4400 - 4800 K

W1

W

Белый

4000 - 4400 K

W2

3500 - 4000 K

WW1

WW

Теплый белый

2900 - 3500 K

WW2

2500 - 2900 K

L1

L

Лампа накаливания

2300 - 2500 K

L2

Цветовое пространство и отбор

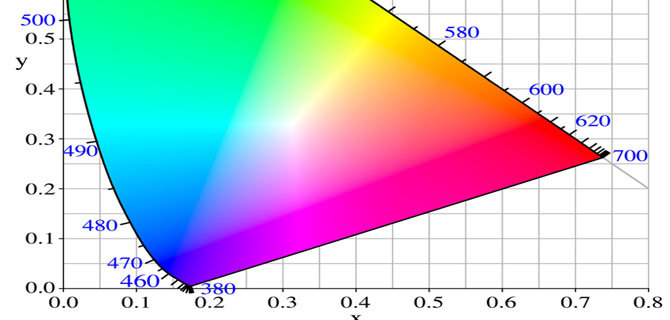

Цвета светодиодов могут быть представлены в цветовом пространстве, обычно на диаграмме цветности CIE (1931) x, y. Каждый оттенок определяется точкой (х, у) на двухмерном графике хроматичности или тональности в спектре видимых цветов.

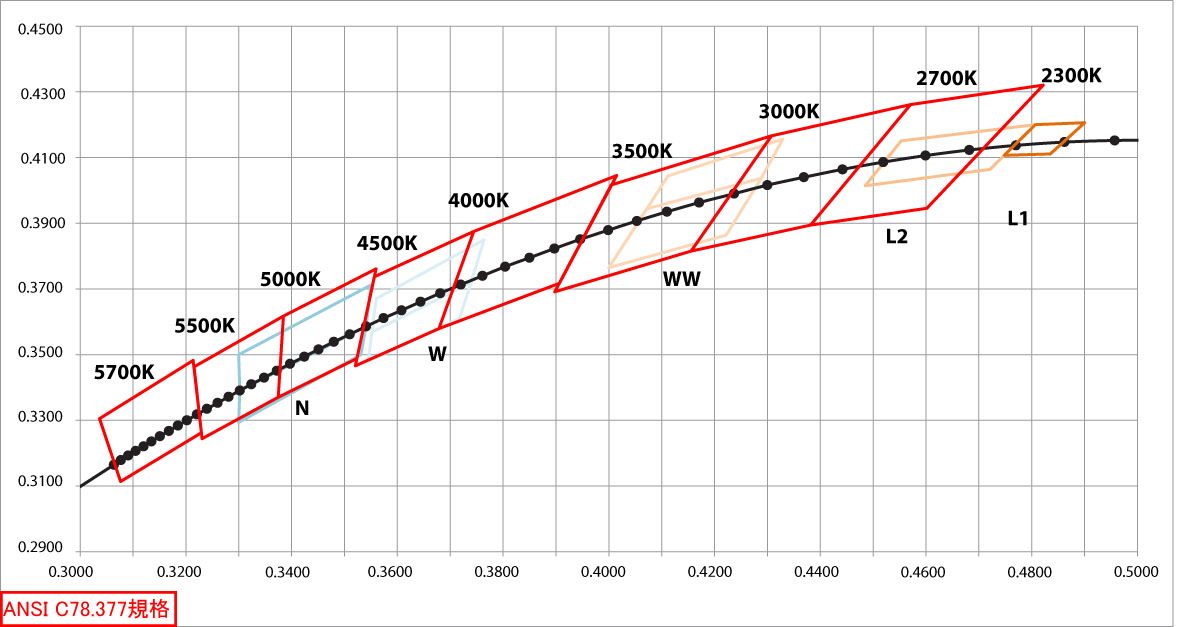

Диаграммы цветности CIE x, y являются основой для ранжирования графиков или их отбора (бининга). Эти кривые используют геометрическое пространство диаграммы цветности в соответствии с графиком чёрного излучателя для определения изменений в координатах хроматичности. Эти координаты используются для классификации по цветовой температуре светодиода в оттенках белого света и индекса цветопередачи (CRI), тесный контакт будет расположен вблизи графика чёрного излучателя (или линии цветности Планка).

Клиенты FKK могут использовать эти диаграммы для определения и заказа светодиодов нужной цветовой температуры и цветопередачи.

Пример индивидуального отбора цветового спектра света светодиодов для разработчиков и производителей светильников, ламп, световых панелей, экранов, афиш, подсветки различных устройств, архитектурного и интерьерного освещения.

Пример индивидуального отбора

Насыщенность цвета

С течением времени хроматичность светодиодов, как и других источников света, ухудшается. Поэтому, при создании светодиодных источников света очень важно учитывать допустимость изменения цвета. Поэтому, для контроля изменения цвета с течением времени в продукции высокого качества и для измерения стандартного отклонения согласования цветов (SDCM), фирма FKK освоила методику управления воспроизведением цвета на базе порога цветоразличения (эллипсы Мак Адама).

Эллипсы Мак Адама

Эллипсы Мак Адама для измерения изменений и различий цвета, распознаваемых человеческим глазом.Эллипсы Мак Адама представляют собой систему измерения цвета. Она измеряет изменение и отличие цветов, различимое человеческим глазом в зависимости от расстояния в цветовом пространстве. Группы эллипсов начерчены вокруг заданного цвета. Чем ближе цвет светодиода к заданному цвету в центре эллипса, тем меньшее значение будет иметь его изменение и, таким образом, различие в цветах данной серии светодиодов будет менее заметно.

Вариация цветов измеряется стандартным отклонением согласования цветов (SDCM). Единица SDCM обозначает отсутствие различимой глазом разницы в цветах данной серии светодиодов. 2 или 3 единицы SDCM (или ступень Мак Адама) показывают едва ощутимую разницу цветов. Отклонение в 7 SDCM всё ещё допустимо.

FKK работает над снижением хроматических различий между светодиодами и над созданием продукции, превосходящей общие стандарты. Например матричные светодиоды FKK (Array LED) укладываются в эллипс 3 SDCM, а стандартные поверхностно монтируемые светодиодные компоненты (SMD LED) укладываются в 5 SDCM

Источник: http://www.fkk-corporation.ru
