Интерфейс DVI (Digital Visual Interface)

Digital Visual Interface, сокр. DVI (англ. <цифровой видеоинтерфейс) — стандарт на интерфейс и соответствующий разъём, предназначенный для передачи видеоизображения на цифровые устройства отображения, такие как жидкокристаллические мониторы и проекторы. Разработан консорциумом Digital Display Working Group.

Технические подробности

Формат данных, используемый в DVI, основан на PanelLink — формате последовательной передачи данных, разработанном фирмой Silicon Image. Использует технологию высокоскоростной передачи цифровых потоков TMDS (Transition Minimized Differential Signaling, дифференциальная передача сигналов с минимизацией перепадов уровней) — три канала, передающие потоки видео и дополнительных данных, с пропускной способностью до 3,4 Гбит/с на канал.

Максимальная длина кабеля не указана в спецификации DVI, потому что она зависит от количества передаваемой информации. Кабель длиной 4,5 метра можно использовать для передачи изображения с разрешением до 1920 x 1200 точек. По кабелю длиной 15 метров получится передать в нормальном качестве изображение с разрешением 1280 x 1024 точек. Для усиления сигнала при передаче по кабелю большой длины применяются специальные устройства. При их использовании длина кабеля может быть увеличена до 61 метра (в случае использования усилителя с собственным источником питания).

Single link (одинарный режим) DVI использует четыре витых пары проводов (красный, зелёный, синий, и clock), обеспечивающих возможность передавать 24 бита на пиксель. С ним может быть достигнуто максимальное возможное разрешение 1920x1080 при 60 Гц.

Dual link (двойной режим) DVI удваивает пропускную способность и позволяет получать разрешения экрана 2560x1600 и 2048x1536. Поэтому для самых крупных LCD мониторов с большим разрешением, таких, как 30" модели, обязательно нужна видеокарта с двухканальным DVI Dual-Link выходом.

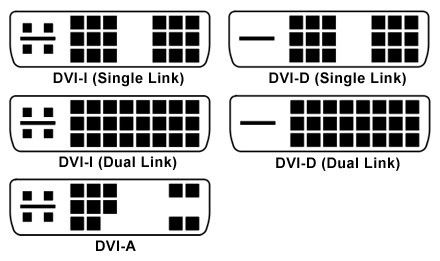

Виды DVI

  • DVI-A — только аналоговая передача.
  • DVI-I — аналоговая и цифровая передача.
  • DVI-D — только цифровая передача.

Видеокарты с DVI-A не поддерживают стандартные мониторы с DVI-D.

DVI-I–видеокарту можно подключить к DVI-D–монитору (кабелем с двумя коннекторами DVI-D–папа).

Если у вашего монитора максимальное разрешение экрана 1280x1024, то подключать его кабелем dual link не имеет смысла, т.к. данный кабель предназначен для мониторов с большим разрешением.

Спецификация

Цифровая передача

  • Минимальная тактовая частота: 21,76 МГц
  • Максимальная тактовая частота в одинарном режиме: 165 МГц
  • Максимальная тактовая частота в двойном режиме: Ограничивается только кабелем
  • Передаётся пикселей за такт: 1 (одинарный режим) или 2 (двойной)
  • Битов в пикселе: 24 (одинарный режим) или 25-48 (двойной, если передается 1 пиксель за такт)
  • Примеры режимов single link:
    • HDTV (1920?1080), частота 60 Гц с 5 % LCD blanking (131 МГц)
    • WUXGA (1920?1200), частота 60 Гц (154 МГц)
    • UXGA (1600?1200), частота 60 Гц with GTF blanking (161 МГц)
    • SXGA (1280?1024), частота 85 Гц with GTF blanking (159 МГц)
  • Примеры режимов dual link:
    • QXGA (2048?1536), частота 75 Гц with GTF blanking (2?170 МГц)
    • HDTV (1920?1080), частота 85 Гц with GTF blanking (2?126 МГц)
    • WQXGA (2560?1600), частота 60 Гц (на 30-дюймовом ЖК-дисплее)
    • WUXGA (1920?1200), частота 120 Гц (2x154 МГц)

«5 % LCD blanking» означает, что 5 % пропускной способности идет на интервалы гашения после каждой строки и каждого кадра. GTF (англ. Generalized Timing Formula) — стандарт VESA.

Аналоговая передача

  • Пропускная способность RGB-сигнала: 400 МГц (.3 dB)

Разъём

Нумерация контактов, вид на гнездо

1 2 3 4 5 6 7 8   C1 C2
9 10 11 12 13 14 15 16 C5
17 18 19 20 21 22 23 24 C3 C4

Назначение контактов

Контакт
Название
Назначение
1 Данные TMDS 2- Digital red . (1-й канал)
2 Данные TMDS 2+ Digital red + (1-й канал)
3 Данные TMDS 2/4 shield
4 Данные TMDS 4. Digital green . (2-й канал)
5 Данные TMDS 4+ Digital green + (2-й канал)
6 Строб DDC
7 Данные DDC
8 Аналоговая вертикальная синхронизация
9 Данные TMDS 1. Digital green . (1-й канал)
10 Данные TMDS 1+ Digital green + (1-й канал)
11 Данные TMDS 1/3 shield
12 Данные TMDS 3. Digital blue . (2-й канал)
13 Данные TMDS 3+ Digital blue + (2-й канал)
14 +5 В Питание для монитора в спящем режиме
15 Заземление Земля для контактов 14, 8 и C4
16 Определение подключения
17 Данные TMDS 0. Digital blue . (1-й канал) и цифровая синхронизация
18 Данные TMDS 0+ Digital blue + (1-й канал) и цифровая синхронизация
19 Данные TMDS 0/5 shield
20 Данные TMDS 5. Digital red . (2-й канал)
21 Данные TMDS 5+ Digital red + (2-й канал)
22 Экранирование строба TMDS
23 Строб TMDS + Digital clock + (1-й и 2-й каналы)
24 TMDS . Digital clock . (1-й и 2-й каналы)
C1 Аналоговый красный сигнал
C2 Аналоговый зелёный сигнал
C3 Аналоговый синий сигнал
C4 Аналоговая горизонтальная синхронизация
C5 Аналоговое заземление Земля для аналоговых красного, зелёного и синего
