ПИЛОН-4

NPN КРЕМНИЕВЫЙ МОЩНЫЙ СОСТАВНОЙ ТРАНЗИСТОР

    Предназначен для применения в автотракторных регуляторах напряжения, а также в ключевых схемах и усилителях тока.

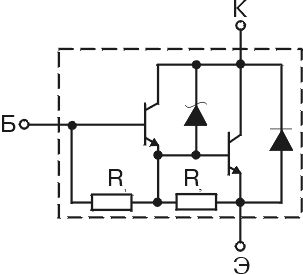

    Имеет встроенный диод в цепи коллектор-эмиттер и схему защиты от вторичного пробоя,
R1=7 Ком, R2=120 Ом.








  1. База
  2. Коллектор
  3. Эмиттер

Максимально-допустимые параметры

Наименование параметра Обозначение Величина Ед.Изм.
Напряжение коллектор-база UCBO 120..гр.А
150..гр.Б
330..гр.В
B
Напряжение коллектор-эмиттер (IB=0) UCEO 120..гр.А
150..гр.Б
330..гр.В
B
Напряжение эмиттер-база UEB 5 B
Постоянный ток коллектора IC 15 A
Импульсный ток коллектора ICM 20 A
Постоянная рассеиваемая мощность PD 60* Вт
Диапазон рабочих температур перехода Tj -60 до +125 °C
Максимальная темература перехода Tj max + 150 °C

    * при Ткорп=25°C

Электрические характеристики (Токр=25°C)

Наименование параметра Обозначение Величина Ед.изм. Режим измерения
мин. макс.
Граничное напряжение коллектор-эмиттер UCEO(sus) 120(А)
150(Б)
330(В)
  B Iк=0,1A
Обратный ток коллектора ICBO   0,2 мА U=100 В(А),
UCB=130 B(Б),
UCB=330 B(B)
Обратный ток эмиттера IEBO   2 мА UЕВ=5 В
Статический коэффициент передачи тока, группа А, Б hFE 750     ICM=10A,
UCE=3B
Статический коэффициент передачи тока, группа В hFE 400     ICM=10A,
UCE=3B
Напряжение насыщения коллектор-эмиттер UCЕ(sat)   1,0(A,Б)
1,3(В)
В ICM=10A,
IC=5A,
IB=12мA,
IC=5A,
IВ=20мA
Напряжение насыщения база-эмиттер, группа А, Б UBE(sat)   2,5 В IC=3A,
IB=12мA
Прямое падение напряжения на диоде UF   2,5 B IF=10A

    Близким аналогом транзистора "Пилон-4" является прибор КТ829АТ.
    Транзистор "Пилон-4Б" выпускается преимущественно в бескорпусном исполнении (кристаллы) для использования в составе гибридных схем автомобильных регуляторов напряжения.
