КР1033ЕУ5

ИС управления полевым транзистором в однотактных импульсных источниках питания

Характеристики
  • Характеристики обратной связи позволяют защитить от перегрузок внешние компоненты
  • Защита при работе в условиях короткого замыкания
  • Автоматическое выключение при снижении сетевого напряжения ниже допустимого
  • Внутренняя термостабильная защита от токов КЗ
  • Система "мягкого" старта при запуске
  • Защита от перегрева кристалла
  • Внутрисхемная защита от ложного запуска

  • Усилитель ошибки
  • Датчик тока
  • Компаратор
  • Общий
  • Выход драйвера
  • Питание
  • Плавный запуск
  • Компенсотор

Поведение микросхемы при различных условиях нагрузки импульсного источника питания:

Работа при отсутствии нагрузки:

Блок источника питания генерирует на своей резонансной частоте в диапазоне 100-120 кГц. Выходное напряжение, зависящее от обмоток трансформатора может незначительно отклониться от номинального значения.

Номинальный рабочий режим

Частота переключения уменьшается с возрастанием нагрузки и уменьшением напряжения сети. Коэффициент заполнения напрямую зависит от сетевого напряжения. Выходное напряжение зависит только от нагрузки.

Точка перегрузки

В данной точке выходной характеристики достигается максимальная выходная мощность.

Режим перегрузки

Энергия, передаваемая за рабочий цикл максимальна. Поэтому, выходное напряжение уменьшается при последующей перегрузке.

Электрические характеристики (TA=25°C)

Параметр Обозначение Величина Ед.измерения Условия измерения
Мин. Тип. Макс.
Стартовый гистерезис
Стартовый ток I6EO 0.5 1.1 1.6 мА V6=V6E
Напряжение включения V6E 11 12 13 B
Напряжение выключения V6A 6.4 6.9 7.4 B
Ток включения I6E1 7 9 12 мА V6=V6E
Ток выключения I6A1 6.5 8 10 мА V6=V6A
Напряжение фиксирования (V6=10B, схема выключена)
На выводе 2 (V6<V6E) V2MAX 5.6 6.6 7.6 B I2
На выводе 3 (V6<V6E) V3MAX 5.6 6.6 7.6 B I3=1мА
Область стабилизации
Входное напряжение V1R 370 400 430 мВ
Коэффициент усиления напряжения
в диапазоне стабилизации
-VR 47 50 53 дБ VR=d
(V2S-V2B)/dV1
Стабилизация коэффициента передачи RR -- 20 -- кОм RR=d
(V2S-V2B)/dI2

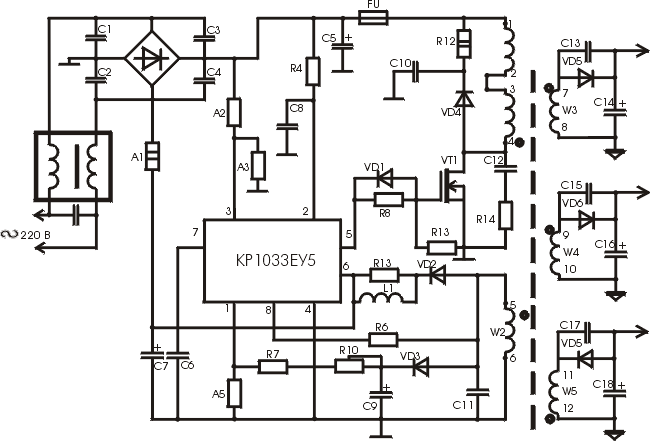

Типовая схема включения
