КР142ЕН5А

Стабилизатор фиксированного напряжения 5 вольт

    Микросхема КР142ЕН5А трехвыводный стабилизатор с фиксированным выходным напряжением 5 вольт могут найти применение в широком спектре радиоэлектронных устройств в качестве источниках питания логических систем, измерительной технике, устройств высококачественного воспроизведения и других радиоэлектронных устройств.
Внешние компоненты могут быть использованны для ускарения переходных процессов. Входной конденсатор необходим только в том случае, если регулятор находиться на растоянии более 5 см от фильтрующего конденсатора источника питания.

Основные характеристики
  • Допустимый выходной ток 1А
  • Не требуются внешние компоненты
  • Внутренняя термозащита
  • Защита выходного транзистора
  • Внутреннее ограничение тока КЗ

Расположение выводов
  • 1 Вход
  • 2 Земля
  • 3 Выход

Электрические характеристики

Все параметры преведены при Vin=10В, Iout=500mA, 0°C<Tj<125°C, Cin=0.33mF, Cout=0.1mF если не оговорено другое.
Наименование Обозначение Условия измерения Мин. Тип. Макс. Единица измерения
Выходное напряжение Vout Tj=25°C 4.9 5.0 5.1 B
7B<Vin<20B
5mA<Iout<1.0A
Pt<15Вт
4.75 - 5.25 B
Нестабильность по
входному напряжению
Vo
line
Tj=25°C 7B<Vin<25B - 3 100 mB
8B<Vin<12B - 1 50 mB
Нестабильность по
току нагрузки
Vo
load
Tj=25°C 5mA<Iout<1.5A - 15 100 mB
250mA<
Iout<750mA
- 5 50 mB
Ток покоя Iq Tj=25°C,Iout=0 - 4.2 8.0 mA
Нестабильность тока покоя Iq 7B<Vin<25B - - 1.3 mA
5mA<Iout<1.0A - - 0.5 mA
Выходное напряжение шума Vn Ta=25°C, 10Гц<f<100кГц - 40 - mkB
Коэффициент подавления пульсации Rrej f=120Гц 62 78 - дБ
Падение напряжения Vdrop Iout=1.0A, Tj=25°C - 2.0 - B
Выходное сопротивление Rout f=1 кГц - 17 - мОм
Ток КЗ Ios Tj=25°C - 750 - mA
Максимальный выходной ток Io peak Tj=25°C - 2.2 - A
Температурная нестабильность
выходного напряжения
Vout
Tj
Iout=5mA, 0°C<Tj<125°C - 1.1 - мВ/°C

Типовая схема включения

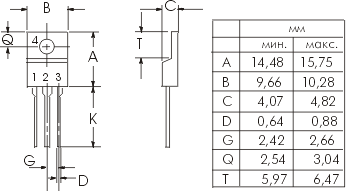

Чертёж корпуса
