TLV2548, 12-ти битный 8-ми канальный АЦП с быстродействием 200 KSPS с последовательным выходом и низким потреблением

Параметр Значение
Разрешение 12 бит
Быстродействие 200 KSPS
Напряжение
питания
2,7 - 5,5 Вольт
Интерфейс последовательный
Количество
каналов
8
Мощность
потребления
3,3 мВт
Vref Внутренний
Линейность ±1 LSB
Точность ±1 LSB

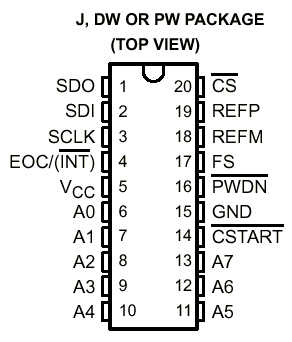

          TLV2548, 12-ти битный 8-ми канальный АЦП с быстродействием 200 KSPS с последовательным выходом и низким потреблением, цоколевка
  • Максимальная частота отсчетов 200 тыс/сек
  • Очередь результатов FIFO 8 слов на 12 бит
  • Встроенный источник опорного напряжения
  • Дифференциальная и интегральная нелинейность ±1 значения младшего разряда
  • Соотношение сигнал/(искажения+шум) 69 db *
  • Динамический диапазон 75 db *
  • SPI/DSP совместимый последовательный интерфейс с частотой до 20 МГц
  • Одно напряжение питания 2,7 - 5,5 Вольт
  • Диапазон входного напряжения от 0 до напряжения питания в полосе входного сигнала до 500 кГц
  • Аппаратное программирование периодом отсчета
  • Малый потребляемый ток
       1 мА - при внешнем опорном напряжении и напряжении питания 3,3 Вольта
       1,1 мА - при внешнем опорном напряжении и напряжении питания 5,0 Вольт
       2,7 мА - при внутреннем опорном напряжении и напряжении питания 3,3 Вольта
       3,1 мА - при внутреннем опорном напряжении и напряжении питания 5,0 Вольт
  • Режим пониженного энергопотребления програмный/автоматический (1 мкА при внешнем источнике опорного напряжения)
  • Прграмное переключение входных каналов

    * При входной частоте испытательного сигнала 12 кГц и частоте отсчетов 200 кГц

    Описание микросхемы

  640 Kb Engl Описание микросхемы
