AT76C711 - контроллер моста, на основе микроконтроллера AVR, между полноскоростной шиной USB и быстрым последовательным асинхронным интерфейсом

Отличительные особенности:

  • 8-разрядный AVR® микроконтроллер
  • Тактовый генератор, обеспечивающий рабочую частоту CPU до 24 МГц
  • Программируемый UART с 16-разрядными FIFO на стороне приема, максимальная производительность до 921 Кбод
  • Программируемый SPI интерфейс
  • Полноскоростной USB контроллер
  • Встроенная SRAM данных, емкостью 2 Кбита
  • Встроенная двухпортовая RAM, емкостью 2 Кбита, для сегментации и перекомпоновки пересылаемых, между USB и UART интерфейсами, пакетов
  • Внутрисистемная SRAM кодов программы, емкостью 128 Кбайт и организацией 8K x 16
  • Встроенная ROM загрузчика для загрузки программ во встроенную SRAM программ как через USB, так и через SPI интерфейс
  • Одна USB оконечная точка управления
  • Пять программируемых оконечных точек USB (до 64 байтов) с FIFO с двойным буферированием для взаимных пересылок
  • Один 8-разрядный таймер счетчик
  • Один 16-разрядный таймер счетчик
  • Внутренние и внешние источники прерывания
  • Программируемый сторожевой таймер
  • Независимый бод-генератор UART

Основные электрические характеристики

Тип прибора Тактовая частота CPU Частота кварца Напряжение питания Потребление в активном режиме Потребление в отложенном режиме Диапазон рабочих температур Корпус
AT76C711 24 МГц 12 МГц 3 В 50 мА 0,2 мА от -55°C до 125°C TQFP64

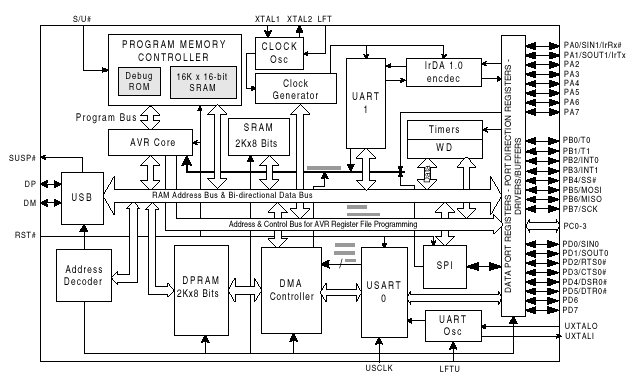

Контроллер AT76C711, блок-схема которого представлена на Рис. 1, разработан для организации высокоскоростного интерфейса USB устройств, которым необходима связь с базовой станцией, по таким быстрым последовательным каналам, как UART и IrDA.

Архитектура:

Назначение выводов микроконтроллеров

В основе контроллера 8-разрядный AVR RISC микроконтроллер, в основном, соответствующий микроконтроллеру AT90S8515. Контроллер располагает встроенной функцией USB интерфейса с встроенным контроллером DMA, что обеспечивает быстрые пересылки данных между UART и DPRAM, двумя Кбайтами встроенной RAM, синхронным интерфейсом периферии (SPI), UART (поддерживающим максимальную производительность до 921 Кбод), встроенной SRAM хранения кодов программ, емкостью 8К 16-разрядных слов, загружаемой посредством SPI контроллера, двумя Кбайтами двухпортовой RAM (DPRAM) и программируемым контроллером DMA, реализующим пересылки пакетов между UART и DPRAM без использования микроконтроллера. Контроллер IrDA, работающий со своим модулем UART, способен поддерживать связь с IrDA приемопередатчиком с производительностью до 1,2 Mbps. Аппаратный обработчик протокола DFU (Device Firmware Upgrade) обеспечивает, программирование внешней последовательной Flash памяти типа AT45BDxxx. Встроенная ROM загрузчика содержит программу подгрузки кодов применения из внешней последовательной Flash памяти во встроенную SRAM программ. В то же время, микрокод может быть записан в SRAM программ с использованием режима программирования ведомого. Функции контроллера USB и периферийного устройства должны быть реализованы в микропрограммном обеспечении микроконтроллера.

Новый прибор может быть использован в критичных к потреблению применениях, поскольку не использует потребляющих энергию транзакций с внешними параллельными приборами.

Аппаратный USB блок содержит USB приемопередатчик, механизм последовательного интерфейса (SIE), контроллеры оконечных точек и интерфейс с микроконтроллером. USB блок реализует интерфейс с главным USB на пакетном уровне. Микропрограммные средства микроконтроллера обрабатывают высокие уровни USB протокола, которые не обрабатываются блоком USB, и, кроме того, выполняют функции управления периферией.

Разработанный фирмой оценочный комплект AT76C711-EK позволяет быстро освоить новый контроллер, сократить сроки вывода конечной продукции на рынок.

Контроллер AT76C711 может быть использован в применениях, периферия которых поддерживает быстрые синхронные или асинхронные пересылки данных между ведущим устройством или другой периферией по высокоскоростным последовательным каналам типа USB.

Областями применения прибора AT76C711 могут быть:

  • Соединение сетевых интерфейсных карт (Network Interface Cards - NIC) с головными системами
  • Беспроводная связь
  • Мосты между микроконтроллерами и последовательными интерфейсами различных типов
  • Мосты USB - UART
  • Мосты USB - IrDA
  • Мосты IrDA - UART
  • Адаптация пакетов сетевых пакетных протоколов к требованиям USB

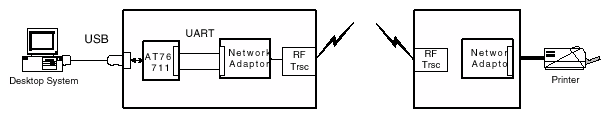

    Типовое применение прибора AT76C711 показано на Рис. 2.

Рис. 2. Пример применения контроллера AT76C711

Описания микроконтроллеров

  848 Kb Engl Описание микроконтроллера
  Rus Система команд и архитектура
  Програмное обеспечение
