ATWINC3400

Система-на-Кристалле ATWINC3400 представляет собой контроллер беспроводной сети стандартов IEEE 802.11 b/g/n и Bluetooth Low Energy 4.0 для применения в устройствах Интернета вещей (Internet of Things - IoT). ATWINC3400 позволяет с легкостью добавить в любую микроконтроллерную систему функции Wi-Fi и BLE соединения и управления сетью посредством UART или SPI интерфейса. ATWINC3400 можно подключить к любому AVR или ARM микроконтроллеру компании Atmel с использованием минимальных системных ресурсов. Наибольшую производительность устройство достигает в однопоточном режиме 1х1 802.11 n, обеспечивая пропускную способность на физическом уровне до 72 Мбит/с. Система-на-Кристалле включает в себя полностью интегрированный усилитель мощности, малошумящий усилитель (LNA), схему переключения приемника/усилителя, систему управления питанием и поддерживает несколько периферийных интерфейсов, включая UART, SPI, I2C и SDIO. Помимо этого, ATWINC3400 интегрирует микроконтроллер, внутреннюю FLASH-память для системного ПО и адаптивную схему разнесения Wi-Fi/Bluetooth сигналов. Единственным необходимым внешним источником тактового сигнала для ATWINC3400 может служить кварцевый резонатор или тактовый генератор с рабочей опорной частотой от 12 МГц до 32 МГц. Система-на-Кристалле ATWINC3400 доступна в виде интегральной схемы в 48-выводном корпусе QFN или в виде модуля размером 22 х 15 мм с антенной на печатной плате или высокочастотным разъемом uFL.

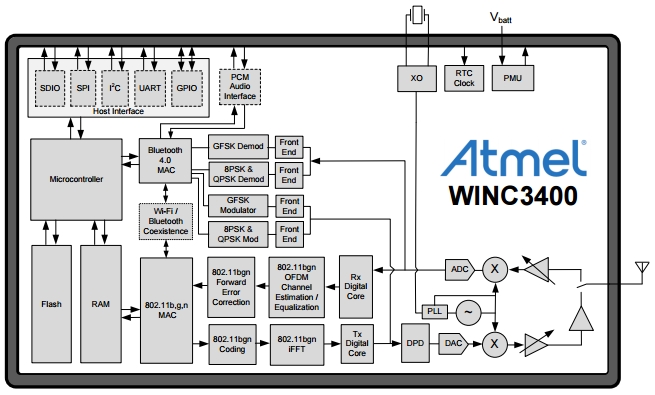

Внутреняя архитектура ATWINC3400

Внутреняя архитектура ATWINC3400

Отличительные особенности:

  • IEEE 802.11
    • Поддерживает однопотоковые (1х1) режимы IEEE 802.11 b/g/n с шириной канала 20 МГц
    • Пропускная способность на физическом уровне до 72 Мбит/с
    • Работа в нелицензируемом (ISM) диапазоне частот 2.4 ГГц
    • Интегрированные усилитель мощности и коммутатор приемника/передатчика
    • Превосходная чувствительность и большая дальность связи благодаря усовершенствованной обработке сигналов на физическом уровне
    • Усовершенствованный механизм оценки и компенсации искажений сигнала в канале
    • Поддержка режимов Wi-Fi Direct и Soft-AP
    • Поддержка стандартов безопасности WEP, WPA, WPA2
    • Встроенный блок управления памятью для снижения нагрузки на хост-процессор
    • Поддержка интерфейсов UART, SPI, I2C и SDIO
    • Интегрированный сетевой стек для разгрузки хост-контроллера:
      • Стек протоколов TCP/IP
      • Сетевые протоколы: UDP, DHCP, ARP, HTTP, SSL и DNS
  • Bluetooth
    • Соответствует требованиям спецификации Bluetooth 4.0
    • Высокая скорость передачи данных
    • Низкое энергопотребление в соответствии с требованиями спецификации Bluetooth Low Energy (BLE)
    • Класс мощности передатчика Class 1 и Class 2
    • Адаптивная перестройка частоты
    • Интерфейс управления HCI (Host Cobtroll Interface) посредством высокоскоростного UART
    • Интегрированные усилитель мощности и коммутатор приемника/передатчика
    • Превосходная чувствительность и большая дальность связи
    • Интерфейс UART для функций управления и передачи аудио-данных

    Документация:

      1800 Kb Engl Описание контроллера ATWINC3400
      2400 Kb Engl Описание контроллера ATWINC3400-MR210
