ATWINC1500

Система-на-Кристалле ATWINC1500 семейства Atmel® SmartConnect - это завершенный контроллер беспроводной сети стандарта IEEE 802.11 b/g/n для применения в концепции Интернет вещей (Internet of Things - IoT). Устройство позволяет с легкостью добавить в любую микроконтроллерную систему функцию Wi-Fi соединения и управления сетью посредством UART или SPI интерфейса. WINC1500 можно подключить к любому AVR или ARM микроконтроллеру компании Atmel с использованием минимальных системных ресурсов. Наибольшую производительность WINC1500 достигает в однопоточном режиме 1х1 802.11 n, обеспечивая пропускную способность на физическом уровне до 72 Мбит/с. Система-на-Кристалле включает в себя полностью интегральный усилитель мощности, малошумящий усилитель (LNA), коммутатор, систему управления питанием,внутреннюю FLASH-память и поддерживает несколько периферийных интерфейсов, включая UART, SPI и I2C. Единственным необходимым внешним источником тактового сигнала для WINC1500 может служить кварцевый резонатор или тактовый генератор с рабочей опорной частотой от 12 МГц до 32 МГц. WINC1500 доступна в виде интегральной схемы в 40-выводном корпусе QFN или в виде модуля размером 22 х 15 мм с антенной на печатной плате.

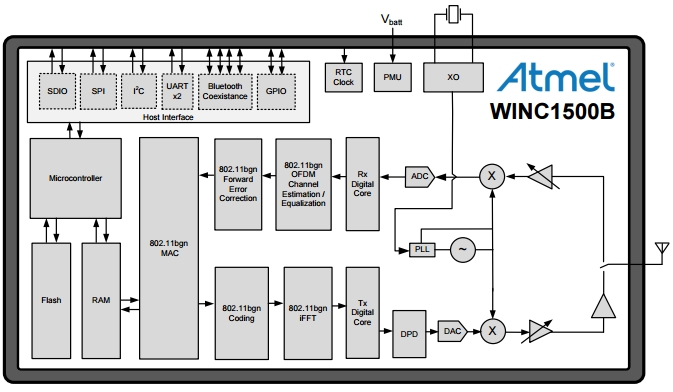

Внутреняя архитектура ATWINC1500

Внутреняя архитектура ATWINC1500

Отличительные особенности:

  • Система-на-Кристалле беспроводной связи стандарта IEEE 802.11 b/g/n, интегрирующая радиочастотный тракт, контроллер доступа к среде (MAC) и физический уровень
  • Пропускная способность на физическом уровне до 72 Мбит/с
  • Рабочий диапазон частот 2.4 ГГц
  • Интегрированный усилитель мощности и коммутатор приемопередатчика
  • Высокая чувствительность и большая дальность связи благодаря усовершенствованной обработки сигналов на физическом уровне
  • Поддержка протоколов безопасности IEEE802.11 WEP, WPA, WPA2
  • Интегрированный контроллер памяти снижает нагрузку на центральный процессор
  • Внутренняя FLASH память объемом 4 Мбит для хранения прикладного кода, с функцией обновления по Wi-Fi интерфейсу (On The Air - OTA)
  • Хост-интерфейс SPI, I2C и UART
  • Встроенные сетевые протоколы (DHCP/DNS), протокол безопасности TLS
  • Стек протоколов TCP/IP (клиент/сервер)
  • Напряжение питания линий ввода/вывода: от 1.8 В до 3.6 В
  • Диапазон рабочих температур: -20°С...+85°С (QFN-40), -30°С...+85°С (модуль)

Документация:

  1100 Kb Engl Описание ATWINC1500
  1360 Kb Engl Описание модуля ATWINC1500-MR210P
