ATWILC3000
ATWILC3000 - это однокристальный контроллер беспроводного канала связи IEEE® 802.11 b/g/n/ и Bluetooth® 4.0. Максимальная скорость передачи данных устройства составляет 72 Мбит/с в однопотоковом режиме 1х1 802.11n. ATWILC3000 оснащен полностью интегрированным усилителем мощности, малошумящим усилителем (LNA), схемой коммутации приемника/передатчика и системой управления питанием. Выполненный по 65-нанометровой SMOC технологии, ATWILC3000 отличается чрезвычайно низкой мощностью потребления, обеспечивая при этом высокую производительность при минимальном использовании дополнительных компонентов. Контроллер использует запатентованную адаптивную схему разнесения Wi-Fi/Bluetooth сигналов и поддерживает различные периферийные интерфейсы, включая UART, SPI, I2C и SDIO. Единственным необходимым внешним источником тактового сигнала для ATWILC3000 может служить кварцевый резонатор или тактовый генератор с рабочей опорной частотой от 14 МГц до 40 МГц, а также кварц на 32.768 кГц для работы в режиме сна. Устройство доступно в 48-выводном корпусе QFN, размером 6 х 6 мм.

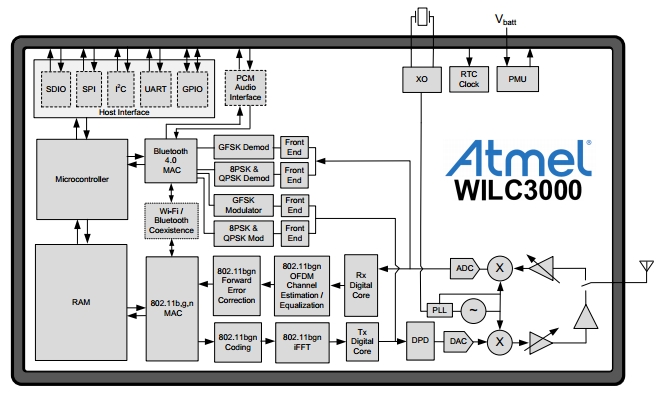

Внутреняя архитектура ATWILC3000 |
Отличительные особенности:
- IEEE 802.11
- Поддерживает однопотоковые (1х1) режимы IEEE 802.11 b/g/n с шириной канала 20 МГц
- Пропускная способность на физическом уровне до 72 Мбит/с
- Работа в нелицензируемом (ISM) диапазоне частот 2.4 ГГц
- Интегрированные усилитель мощности и коммутатор приемника/передатчика
- Превосходная чувствительность и большая дальность связи благодаря усовершенствованной обработке сигналов на физическом уровне
- Поддержка режимов Wi-Fi Direct и Soft-AP
- Поддержка стандартов безопасности WEP, WPA, WPA2
- Встроенный блок управления памятью для снижения нагрузки на хост-процессор
- Поддержка интерфейсов UART, SPI, I2C и SDIO
- Bluetooth
- Соответствует требованиям спецификации Bluetooth 4.0
- Высокая скорость передачи данных
- Низкое энергопотребление в соответствии с требованиями спецификации Bluetooth Low Energy (BLE)
- Класс мощности передатчика Class 1 и Class 2
- Адаптивная перестройка частоты
- Интерфейс управления HCI (Host Cobtroll Interface) посредством высокоскоростного UART
- Интегрированные усилитель мощности и коммутатор приемника/передатчика
- Превосходная чувствительность и большая дальность связи
- Интерфейс UART для функций управления и передачи аудио-данных
- Аудио интерфейс PCM/IOM
