ATSAMW25

Новый представитель линейки Atmel® | SMARTTM, модуль SAM W25 представляет собой идеальное решение для разработчиков, которым необходимо реализовать функции Wi-Fi соединения даже при минимальном опыте работы с протоколом IEEE 802.11, операционными системами реального времени, стеком IP-протоколов или радиочастотными компонентами. Модуль объединяет сверхмалопотребляющую Систему-на-Кристалле Wi-Fi приемопередатчика (Wi-Fi SoC) и микроконтроллер на базе ядра ARM® Cortex®-M0+. Это полностью завершенная система также предлагает интегрированное программное решение, включающее прикладные и служебные протоколы, такие как протокол безопасности транспортного уровня (TLS), стек протоколов TCP/IP и стандартную операционную систему реального времени (RTOS), которые доступны посредством простого хост-интерфейса (SPI или UART) в интегрированной платформе проектирования (IDP) Atmel Studio 6.

Wi-Fi модуль SAM W23 интегрирует сверхмалопотрбеляющую Систему-на-Кристалле Wi-Fi приемопередатчика (Wi-Fi SoC) и микроконтроллер на базе ядра ARM® Cortex®-M0+. Это полностью завершенная система также предлагает интегрированное программное решение, включающее прикладные и служебные протоколы, такие как протокол безопасности транспортного уровня (TLS), стек протоколов TCP/IP и стандартную операционную систему реального времени (RTOS), которые доступны в интегрированной платформе проектирования (IDP) Atmel Studio 6.

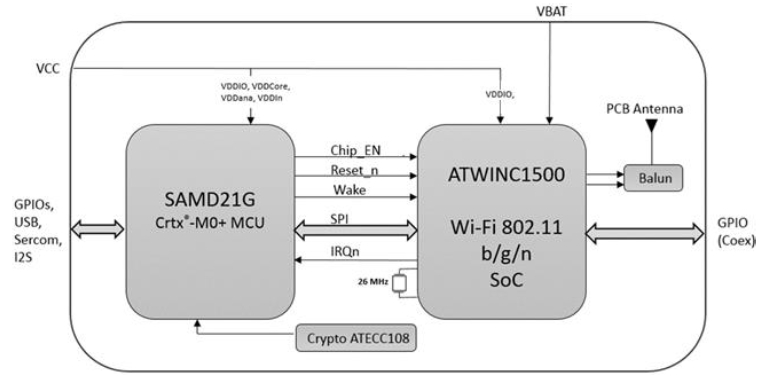

Внутреняя архитектура ATSAMW25

Отличительные особенности:

• Интегрирует Систему-на-Кристалле Wi-Fi приемопередатчика и микроконтроллер SAM D21 с ядром ARM Cortex-M0+
• Поддержка стандартов WPA/WPA2, WEP, TKIP
• Поддержка режимов SoftAP/STA
• Поддержка протоколов сетевых сервисов TCP/IP, UDP, HTTP, HTTPS, DHCP, DNS, SSL/TLS
• Ток потребления в режиме ожидания (Suspend) менее 20 мкА обеспечивает годы работы от аккумуляторной батареи
• Может работать полностью автономно (без хост-процессора) в большинстве приложений
• Питание напрямую от аккумулятора на 1.8...3.6 В

Оценочный набор

Плата расширения XPRO с модулем SAM W25, совместимая с существующими демонстрационными платами Atmel Xplained PRO, доступна для заказа уже сегодня. Библиотека SmartConnect - это полнофункциональная программная платформа, доступная в среде Atmel Studio, позволяющая разработчику абстрагироваться от понимания принципов работы стека протокола Wi-Fi и сконцентрироваться на реализации прикладных функций создаваемой системы.

Описание SAM W25

SAM W25 доступен, как в виде завершенного сертифицированного модуля, так и в виде проектной документации (reference design) для OEM-производителей, позволяющей реализовать собственное решение на основе элементной базы модуля SAM W25. Разработчики могут использовать платформу SAM W25 в качестве полностью автономной системы или же в качестве модуля расширения с поддержкой Wi-Fi соединений для существующих решений.

• ATSAMW25-MR210PB - сертифицированный модуль в виде завершенной системы: Wi-Fi приемопередатчик, микроконтроллер, 8 Мбит OTA FLASH (обновление прикладного ПО по Wi-Fi), усилитель мощности, антенна на печатной плате
• ATSAMW25-MR510PA - сертифицированный модуль в виде завершенной системы: Wi-Fi приемопередатчик, микроконтроллер, 8 Мбит OTA FLASH (обновление прикладного ПО по Wi-Fi), усилитель мощности, микросхема шифрования и аутентификации ATECC508 семейства CryptoAuthentication, антенна на печатной плате

Документация:

1700 Kb Engl Описание ATSAMW25-MR210PB
