Микропроцессоры серии SAMA5 на базе ядра ARM Cortex-A5

Гибкие в применении, высокопроизводительные, малопотребляющие встраиваемые микропроцессоры

Выполненные на базе ядра ARM® Cortex®-A5, микропроцессоры SAMA5 семейства Atmel® | SMART обеспечивают оптимальный баланс обширного набора периферийных модулей и пользовательских интерфейсов. Микропроцессорные устройства (МПУ) серии SAMA5 отличаются высокой производительностью, наименьшим в своем классе устройств энергопотреблением и расширенной системой безопасности и ориентированы на применение в недорогих промышленных и потребительских приложениях. Для поддержки разработки Atmel предлагает бесплатные дистрибутивы операционных систем Linux и Android™, среду проектирования сенсорных приложений Qt SDK и полный набор периферийных драйверов и примеров программ на С для для приложений без операционной системы.

SAMA5D2 - дальнейшее развитие семейства устройств SAMA5, обеспечивают широкие функциональные возможности в компактных корпусах с меньшим числом выводов, что делает их идеальным выбором для систем, где защищенность и безопасность, минимальное энергопотребление и компактные размеры имеют ключевое значение.

SAMA5D3 - обеспечивают производительность до 850 DMIPS при мощности потребления 150 мВт, оптимизированы для любых высокопроизводительных, малопотребляющих и недорогих промышленных приложений.

SAMA5D4 - с максимальной производительностью 945 DMIPS, аппаратным видео декодером разрешением 720p и современной системой безопасности, идеально подходят для любых высокопроизводительных, защищенных и недорогих промышленных приложений с функцией воспроизведения видео высокой четкости.

  SAMA5D2 SAMA5D3 SAMA5D4
Рабочая частота ЦПУ / DDR-памяти (МГц) 500 / 166 536 / 166 600 / 200
ARM NEON + - +
Кэш-память (КБ) 128 - 128
Интерфейс DDR3 / QSPI FLASH памяти + - -
USB HSIC + - -
Ethernet MAC 1 х 10/100 1 х Gigabit
1 х 10/100
2 х 10/100
CAN 2.0 + + -
Контроллер TFT ЖКИ + + +
Видео декодер - - 720p
ARM TrustZone + - +
Шифрование данных памяти "на лету"
Защита от несанкционированного доступа
+ - +
Диапазон рабочих температур до +105°С + + -

Ключевые характеристики

  • Высокопроизводительная архитектура - выполненные на базе ядра ARM Cortex-A5 с блоком вычислений с плавающей точкой (FPU), микропроцессоры SAMA5 идеально подходят для приложений, где необходимы прецизионные вычисления и быстродействующая обработка данных. Устройства поддерживают 64-битную архитектуру внутренней шины, контроллер 32-битной DDR-памяти с пропускной способностью до 1600 Мбайт/с и встроенный медиа-процессор ARM NEON для ускоренной обработки сигналов.
  • Наименьший в отрасли уровень энергопотребления - инновационные технологии позволили снизить мощность потребления вплоть до 150 мВт на максимальной рабочей частоте и до 300 мкВт в режиме пониженного потребления. Что делает микропроцессоры SAMA5 идеальным выбором для систем с аккумуляторным питанием.
  • Обширный набор периферии для высокоскоростных коммуникация и реализации пользовательских интерфейсов - включает контроллер доступа к среде (MAC) Gigabit и 10/100 Ethernet, до трех портов высокоскоростного USB, двухканальный контроллер сети CAN, интерфейс карт памяти SDIO/SD/MMC, последовательные интерфейсы UART, SPI, TWI, программно-управляемый модем, контроллер TFT ЖКИ с графическим ускорителем, аудио усилитель класса D, встроенный контроллер сенсорного интерфейса, аппаратный видео декодер с разрешением 720p, интерфейс видеокамеры, аналого-цифровой преобразователь, 32-битные таймеры/счетчики и многое другое.
  • Передовая система защиты - безопасность программного кода обеспечивают защищенный начальный загрузчик и функции шифрование/дешифрования "на лету" для шины DDR-памяти, технолоия ARM TrustZone, мониторинг окружающей среды, аппаратный модуль криптографии стандартов AES, 3DES, RSA, ECC и SHA, а также генератор действительно случайных чисел (TRNG).
  • Безопасность - микропроцессоры SAMA5 позволяют с легкостью обеспечить выполнение международных стандартов безопасности, таких как IEC 61508. Сюда относятся системный тактовый генератор с детектором ошибок, схему сброса по включению питания (POR), независимые сторожевые таймеры, регистр защиты от записи, блок управления памятью (MMU), монитор проверки целостности данных (ICM) на основе алгоритма SHA и технологии ARM TrustZone®.
  • Низкая стоимость решения - компактные корпуса с массивом шариковых выводов с шагом 0.8 мм упрощают топологию и снижают стоимость печатной платы. Простая структура системы питания позволяет ограничиться дискретным источником питания или недорогой микросхемой управления питанием (PMIC). Схема согласования импедансов на линиях DDR-памяти сокращает число необходимых внешних компонентов. Три USB порта позволяют отказаться от внешнего USB-концентратора, а интегрированный модем сэкономить на внешнем устройстве.

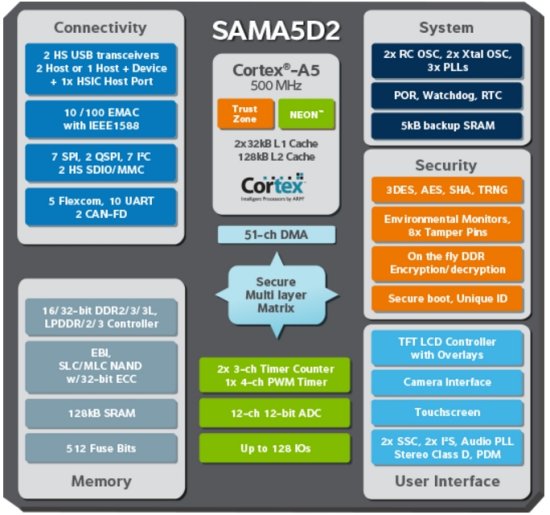

SAMA5D2

SAMA5D2

Отличительные особенности:

  • Ядро ARM Cortex-A5 с рабочей частотой до 500 МГц (785 DMIPS)
  • Блок DSP-вычислений с плавающей точкой (FPU) для прецизионных вычислений и скоростной обработки данных
  • 128 КБ кэш-памяти второго уровня, конфигурируемой как дополнительная SRAM память
  • 128 КБ внутренней SRAM памяти
  • Наименьший в отрасли уровень энергопотребления
    • Менее 150 мВт в активном режиме на максимальной тактовой частоте
    • Менее 0.5 мВт в режиме пониженного энергопотребления с сохранением данных в SRAM памяти и содержимого регистров
  • Двухканальный контроллер CAN-FD (изменяемая скорость передачи данных)
  • Контроллер доступа к среде (MAC) 10/100 Ethernet
  • Два порта высокоскоростного (480 Мбит/с) USB 2.0 (возможная конфигурация: 2 хоста или 1 хост и 1 устройтсво)
  • Один порт высокоскоростного USB с интерфейсом HSIC
  • Контроллер датчика изображения с 12-битным параллельным интерфейсом и поддержкой формата RAW
  • Контроллер графического TFT ЖКИ с максимальным разрешением 1024 х 768 пикселей, поддержкой наложения слоев, поворота изображения, альфа-блендинга
  • Усовершенствованные функции защиты от несанкционированного доступа к системе, защищенных внешних коммуникаций и аутентификации системы
    • Предварительно сертифицированный PCI интерфейс для платежных операций
    • Шифрование данных "на лету" для внешней DDR памяти
    • Модуль криптографии с поддержкой алгоритмов AES/3DES, RSA и ECC, генератор действительно случайных чисел на основе алгоритма SHA
    • Выводы детектирования несанкционированного доступа к системе
    • Монитор окружающей среды: датчики температуры, напряжения и тактовой частоты
    • Защита содержимого внутренней памяти (защищенное
    • хранилище ключей)
  • Диапазон рабочих температур от -40°С до +105°С
  • Корпуса
    • 289-выводной BGA, размером 14 х 14 мм, шаг выводов 0.8 мм
    • 256-выводной BGA, размером 8 х 8 мм, шаг выводов 0.4 мм
    • 196-выводной BGA, размером 11 х 11 мм, шаг выводов 0.75мм
  Параметрический поиск по микроконтроллерам семейства ATSAMA5D2
Устройство Описание
ATSAMA5D21 Микроконтроллер на базе ядра ARM Cortex®-A5, 500 МГц, медиа-процессор ARM NEON™, 128 КБ SRAM, TrustZone, Ethernet MAC, 16-бит DDR, корпус BGA196
ATSAMA5D22 Микроконтроллер на базе ядра ARM Cortex®-A5, 500 МГц, медиа-процессор ARM NEON™, 128 КБ SRAM, TrustZone, Ethernet MAC, 16-бит DDR, CAN, корпус BGA196
ATSAMA5D23 Микроконтроллер на базе ядра ARM Cortex®-A5, 500 МГц, медиа-процессор ARM NEON™, 128 КБ SRAM, TrustZone, Ethernet MAC, 16-бит DDR, CAN, улучшенная защищенность, корпус BGA196
ATSAMA5D24 Микроконтроллер на базе ядра ARM Cortex®-A5, 500 МГц, медиа-процессор ARM NEON™, 128 КБ SRAM, TrustZone, Ethernet MAC, 16/32-бит DDR, USB HSIC, корпус BGA256
ATSAMA5D26 Микроконтроллер на базе ядра ARM Cortex®-A5, 500 МГц, медиа-процессор ARM NEON™, 128 КБ SRAM, TrustZone, Ethernet MAC, 16/32-бит DDR, корпус BGA289
ATSAMA5D27 Микроконтроллер на базе ядра ARM Cortex®-A5, 500 МГц, медиа-процессор ARM NEON™, 128 КБ SRAM, TrustZone, Ethernet MAC, 16/32-бит DDR, CAN, корпус BGA289
ATSAMA5D28 Микроконтроллер на базе ядра ARM Cortex®-A5, 500 МГц, медиа-процессор ARM NEON™, 128 КБ SRAM, TrustZone, Ethernet MAC, 16/32-бит DDR, CAN, улучшенная защищенность, корпус BGA289

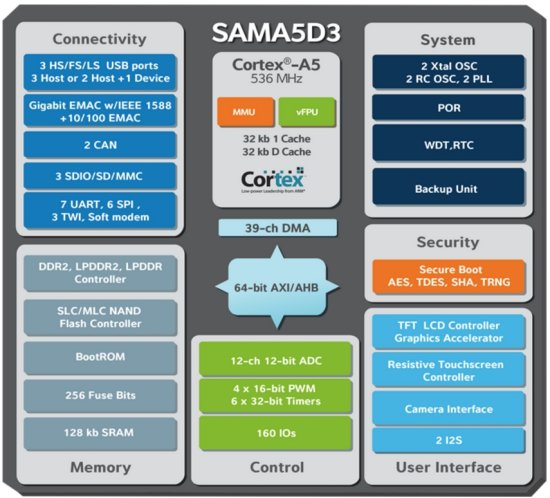

SAMA5D3

SAMA5D3

Отличительные особенности:

  • Ядро ARM Cortex-A5 с рабочей частотой до 536 МГц (850 DMIPS)
  • Блок DSP-вычислений с плавающей точкой (FPU) для прецизионных вычислений и скоростной обработки данных
  • 128 КБ внутренней SRAM памяти
  • Наименьший в отрасли уровень энергопотребления
    • Менее 150 мВт в активном режиме на максимальной тактовой частоте
    • Менее 0.5 мВт в режиме пониженного энергопотребления с сохранением данных в SRAM памяти и содержимого регистров
  • Двухканальный контроллер CAN 2.0 A/B
  • Контроллер доступа к среде (EMAC) 10/100 Ethernet
  • Контроллер доступа к среде (GMAC) 10/100/Gigabit Ethernet
  • Три порта высокоскоростного (480 Мбит/с) USB 2.0 (возможная конфигурация: 3 хоста или 2 хоста и 1 устройтсво)
  • Интерфейс CMOS датчика изображения
  • Контроллер графического TFT ЖКИ с максимальным разрешением 2048 х 2048 пикселей (или 720p в видео формате), поддержкой наложения слоев, поворота изображения, альфа-блендинга
  • Аппаратный блок криптографии с алгоритмами AES/3DES и защищенный начальный загрузчик
  • Диапазон рабочих температур от -40°С до +105°С
  • Корпуса
    • 324-выводной LFBGA, размером 15 х 15 мм, шаг выводов 0.8 мм
    • 324-выводной TFBGA, размером 12 х 12 мм, шаг выводов 0.5 мм
  Параметрический поиск по микроконтроллерам семейства ATSAMA5D3
Устройство Описание
ATSAMA5D31 Микроконтроллер на базе ядра ARM Cortex®-A5, 536 МГц, поддержка Linux, блок DSP-вычислений с плавающей точкой, 128 КБ SRAM, коньроллер ЖКИ, 10/100 Ethernet, защищенность
ATSAMA5D33 Микроконтроллер на базе ядра ARM Cortex®-A5, 536 МГц, поддержка Linux, блок DSP-вычислений с плавающей точкой, 128 КБ SRAM, коньроллер ЖКИ, 10/100/Gigabit Ethernet, защищенность
ATSAMA5D34 Микроконтроллер на базе ядра ARM Cortex®-A5, 536 МГц, поддержка Linux, блок DSP-вычислений с плавающей точкой, 128 КБ SRAM, коньроллер ЖКИ, 10/100/Gigabit Ethernet, два CAN, защищенность
ATSAMA5D35 Микроконтроллер на базе ядра ARM Cortex®-A5, 536 МГц, поддержка Linux, блок DSP-вычислений с плавающей точкой, 128 КБ SRAM, коньроллер ЖКИ, 10/100 Ethernet, два CAN, защищенность
ATSAMA5D36 Микроконтроллер на базе ядра ARM Cortex®-A5, 536 МГц, поддержка Linux, блок DSP-вычислений с плавающей точкой, 128 КБ SRAM, коньроллер ЖКИ, 10/100 Ethernet, два CAN, защищенность

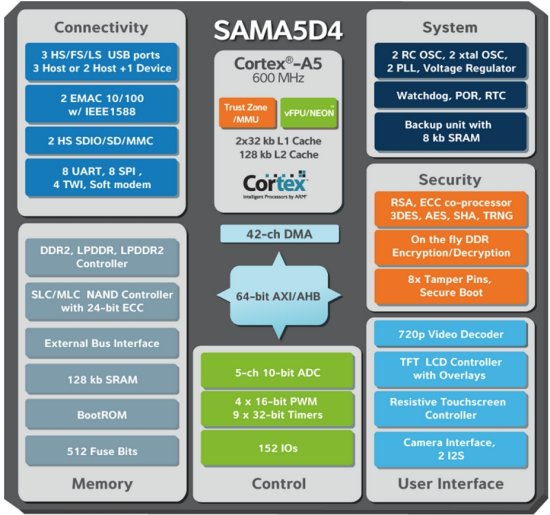

SAMA5D4

SAMA5D4

Отличительные особенности:

  • Ядро ARM Cortex-A5 с рабочей частотой до 600 МГц (945 DMIPS)
  • Блок DSP-вычислений с плавающей точкой (FPU) для прецизионных вычислений и скоростной обработки данных
  • 128 КБ кэш-памяти второго уровня
  • 128 КБ внутренней SRAM памяти
  • Аппаратный видео декодер с разрешением 720p и поддержкой форматов H264/263, VP8 и JPEG
  • Контроллер графического TFT ЖКИ с максимальным разрешением 2048 х 2048 пикселей (или 720p в видео формате), поддержкой наложения слоев, поворота изображения, альфа-блендинга
  • Интерфейс CMOS датчика изображения
  • Три порта высокоскоростного (480 Мбит/с) USB 2.0 (возможная конфигурация: 3 хоста или 2 хоста и 1 устройтсво)
  • Два контроллера доступа к среде (MAC) 10/100 Ethernet с поддержкой стандарта IEEE 1588
  • Усовершенствованные функции защиты от несанкционированного доступа к системе, защищенных внешних коммуникаций и аутентификации системы
    • Шифрование данных "на лету" для внешней DDR памяти
    • Модуль криптографии с поддержкой алгоритмов AES/3DES, RSA и ECC, генератор действительно случайных чисел на основе алгоритма SHA
    • Выводы детектирования несанкционированного доступа к системе
    • Защита содержимого внутренней памяти (защищенное хранилище ключей)
  • Диапазон рабочих температур от -40°С до +85°С
  • Корпуса
    • 361-выводной TFBGA, размером 16 х 16 мм, шаг выводов 0.8 мм
    • 289-выводной LFBGA, размером 14 х 14 мм, шаг выводов 0.8 мм
  Параметрический поиск по микроконтроллерам семейства ATSAMA5D4
Устройство Описание
ATSAMA5D41 Микроконтроллер на базе ядра ARM Cortex®-A5, 500 МГц, медиа-процессор ARM NEON™, 128 КБ SRAM, TrustZone, защищенность, Ethernet MAC, 16-bit DDR, корпус BGA289
ATSAMA5D42 Микроконтроллер на базе ядра ARM Cortex®-A5, 500 МГц, медиа-процессор ARM NEON™, 128 КБ SRAM, TrustZone, защищенность, Ethernet MAC, 16/32-bit DDR, корпус BGA361
ATSAMA5D43 Микроконтроллер на базе ядра ARM Cortex®-A5, 500 МГц, медиа-процессор ARM NEON™, 128 КБ SRAM, TrustZone, защищенность, аппаратный видео декодер, Ethernet MAC, 16-bit DDR, корпус BGA289
ATSAMA5D44 Микроконтроллер на базе ядра ARM Cortex®-A5, 500 МГц, медиа-процессор ARM NEON™, 128 КБ SRAM, TrustZone, защищенность, Ethernet MAC, 16/32-bit DDR, корпус BGA361
