ATBTLC1000

BTLC1000 - это сверхмалопотребляющая Система-на-Кристалле стандарта Bluetooth® Smart (BLE 4.1), интегрирующая микроконтроллер на базе ядра ARM Cortex-M0, беспроводной приемопередатчик, модем, контроллер доступа к среде (MAC), усилитель мощности, переключатель приемник/передатчик и блок управления питанием (PMU). Устройство может работать как контроллер канала связи или модем Bluetooth Low Energy в паре с внешним хост микроконтроллером или же автономно, в качестве прикладного процессора со встроенным BLE приемопередатчиком и внешней памятью.

Сертифицированный стек протоколов Bluetooth Smart хранится в выделенной области ROM-памяти микроконтроллера и включает протоколы служебного уровня L2CAP, менеджер безопасности, протокол атрибутов (ATT), профиль общих атрибутов (GATT) и профиль общего доступа (GAP). Помимо этого, профили функций, такие как датчик присутствия, термометр, кардиотахометр (датчик пульса), тонометр (датчик кровяного давления) и многие другие поддерживаются и включены в стек протоколов.

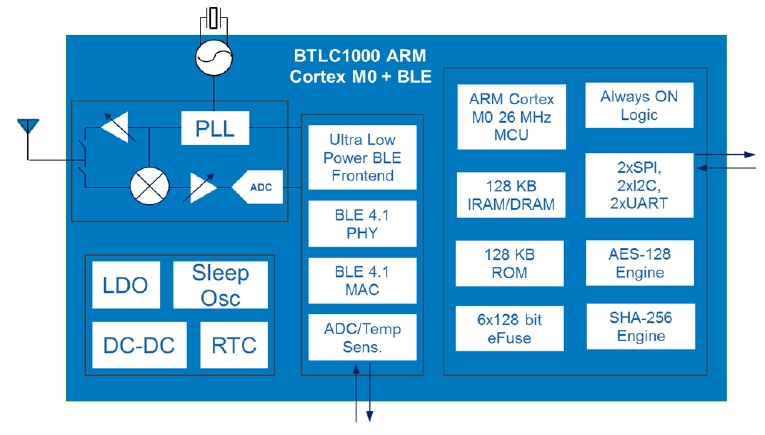

Внутреняя архитектура ATBTLC1000

Внутреняя архитектура ATBTLC1000

Отличительные особенности:

  • Система-на-Кристалле беспроводной связи стандарта BLE 4.1 с интегрированным стеком протоколов
  • Беспроводной приемопередатчик и модем на 2.4 ГГц
    • Программируемая чувствительность приемника: -96 дБм / -93 дБм
    • Программируемая выходная мощность передатчика: от -20 дБм до +4 дБм
    • Встроенный переключатель приемник/передатчик
    • Однопроводной интерфейс подключения антенны
  • 32-битное процессорное ядро ARM® Cortex®-M0
    • Максимальная рабочая частота 26 МГц
    • Однопроводной отладочный (SWD) интерфейс
    • 4-канальный контроллер прямого доступа к памяти (DMA)
    • Схема определения недопустимого падения напряжения и сброса по включению питания
    • Сторожевой таймер
  • Внутренняя память
    • 128 кбайт RAM (96 кбайт доступны пользователю для прикладных задач)
    • 128 кбайт ROM
  • Аппаратные ускорители безопасности
    • Поддерживает симметричный алгоритм блочного шифрования со 128-битным ключом AES-128
    • Поддерживает защищенный алгоритм хеширования SHA-256
  • Периферия
    • Одна линия сигнала пробуждения и 10 цифровых линий ввода/вывода общего назначения (GPIO) с внутренними подтягивающими резисторами на 96 кОм, одна аналого-цифровая линия ввода/вывода
    • Два интерфейса SPI с режимом ведущий/ведомый
    • Два интерфейса I2C с режимом ведущий/ведомый, один интерфейс I2C с режимом ведущий
    • Два универсальных асинхронных приемопередатчика UART
    • Один интерфейс SPI FLASH
    • 3-осевой квадратурный декодер
    • Четыре блока широтно-импульсной модуляции (ШИМ), три 320битных таймера общего назначения, один 32-битный таймер обратного отсчета для сигнала пробуждения
    • 1-канальный 11-битный АЦП
  • Система тактирования
    • Внутренний RC-генератор на 26 МГц
    • Вход внешнего кварцевого резонатора на 26 МГц
    • Внутренний RC-генератор на 2 МГц для режима сна и режима пониженного энергопотребления
    • Вход внешнего кварцевого резонатора на 32.768 кГц для часов реального времени (RTC)
  • Режимы энергопотребления
    • Ток потребления в режиме сна (8 кбайт RAM сохраняют данные, часы реального времени работают): 1.1 мкА
    • Пиковый ток потребления передатчика (выходная мощность 0 дБм, напряжение питания 3.6 В): 2.9 мА
    • Пиковый ток потребления приемника (чувствительность -93 дБм, напряжение питания 3.6 В): 4.0 мА
    • Усредненный ток потребления в режиме рассылки извещений (три канала, интервал 1 сек.): 9.7 мкА
  • Встроенный блок управления питанием
    • Диапазон напряжений питания от внешнего источника: от 1.8 В до 4.3 В
    • Полностью интегрированный понижающий DC/DC преобразователь напряжения
  • Диапазон рабочих температур: от -40°С до +85°С
  • Доступные корпуса
    • 32-выводной QFN размером 4 х 4 мм
    • 31-выводной (массив шариковых выводов) WLCSP размером 2.2 х 2.1 мм

Документация:

  2500 Kb Engl Предварительное описание ATBTLC1000A в корпусе QFN-32
  2600 Kb Engl Предварительное описание ATBTLC1000A в корпусе WLCSP
  850 Kb Engl Предварительное описание модуля ATBTLC1000-MR110CA
