ATmega169V, Atmega169L

8-битные AVR микроконтроллеры с 16К Байт внутрисистемно программируемой FLASH памяти.

Документация:

  4770Kb Engl Описание микроконтроллера
  207Kb Engl Описание микроконтроллера. Краткая информация.
  Rus Демонстрационный набор AVR-Butterfly
  Rus Архитектура и система команд
  Програмное обеспечение
  Инструментальные средства для 8-разрядных AVR-микроконтроллеров

Характеристики:

  • Высокопроизводительные, мало потребляющие AVR 8- битные микроконтроллеры
  • Развитая RISC архитектура:
        130 исполняемых команд, большинство за один машинный такт
        32x8 рабочих регистра общего назначения
        полностью статический режим работы
        производительность до 4 MIPS при 4 МГц
        встроенный 2-х тактовый умножитель
  • Энергонезависимая память программ и данных
        16К байт внутрисистемно самопрограммируемой FLASH памяти с количеством циклов перепрограммирования до10 000.
        Опционно секция с независимыми ключевыми битами, внутрисистемное программирование встроенной, правильное чтение в процессе записи.
        512 байт EEPROM с допустимым количеством циклов стирания записи до 100 000.
        1К байт внутренней SRAM
        программируемый ключ защиты программ
  • JTAG ( IEEE1149.1 совместимый) интерфейс
        Сканирование памяти в соответствии с JTAG стандартом
        Встроенная поддержка отладчика
        Программирование FLASH, EEPROM, охранных и ключевых бит через JTAG интерфейс
  • Периферийные функции
        4x25 LCD драйвер
        2 8-битных таймера/счётчика с программируемым предделителем и режимом сравнения
        один 16-битный таймер/счётчик с программируемым предделителем, режимом сравнения и захвата
        счётчик реального времени с программируемым генератором
        Master/Slave SPI последовательный интерфейс
        Универсальный последовательный интерфейс с обнаружением начала посылок
        Программируемыи Watchdog таймер с программируемым генератором
        Встроенный аналоговый компаратор
        Прерывания по изменению потенциалов выводов
  • Специальные функции
        Reset по включению питания и выключение при снижении напряжения питания
        Внутренний калиброванный генератор
        Внешние и внутренние источники прерывания
        Пять экономичных режимов: Idle, подавления шумов АЦП, экономичный, Выкл.и режим ожидания.
  • Входы-выходы и корпуса
  • 53 программируемых вывода вход-выход и 1 вход
  • 64 выводной корпус TQFP
  • Напряжение питания:
        1.8 В до 3.6 В для Atmega169V
        2.7 В до 3.6 В для Atmega169L
  • Ультрамалое потребление:
        В активном режиме
          1 МГц, 1.8 В- 300 мкА
          32 КГц, 1.8 В- 20 мкА (включая генератор)
  • В режиме Выкл.
        0.5 мкА, 1.8 В0.5мкА при 1.8 В

Блок-схема:

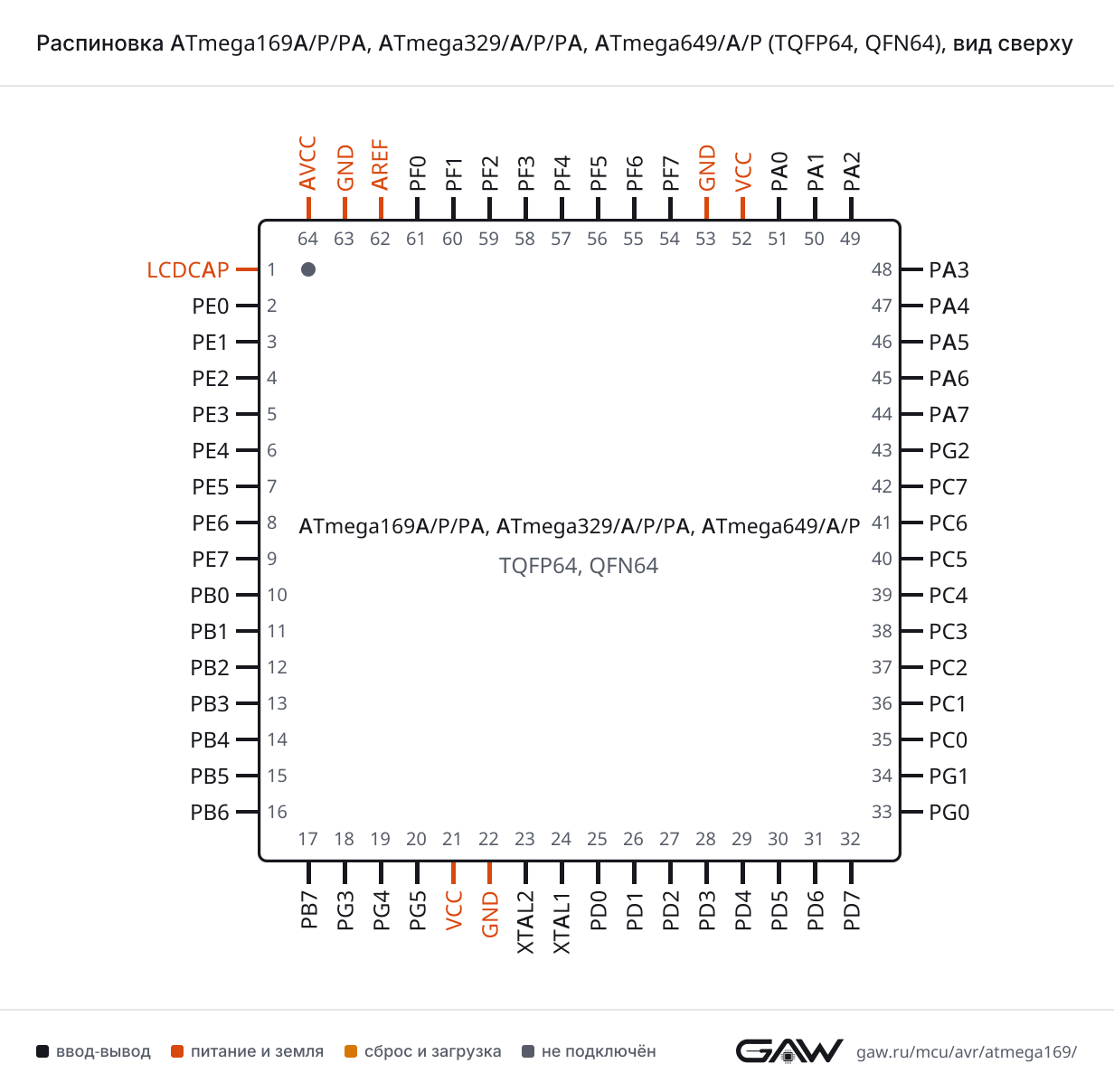

Расположение выводов:
