Отладочная плата Terasic TR4 Stratix IV

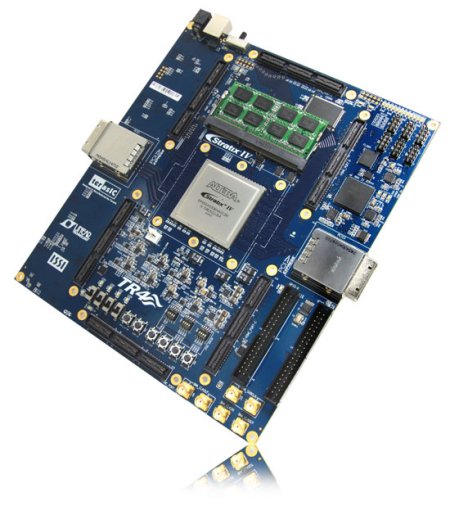

Внешний вид отладочной платы Terasic TR4 Stratix IV

Отладочная плата TR4 компании Terasic обеспечивает идеальную аппаратную платформу для разработки систем, поддерживающих высокоскоростные последовательные соединения и передовые интерфейсы памяти. Плата TR4 оснащена ПЛИС FPGA серии Stratix IV GX компании Altera, рядом промышленно стандартных периферийных модулей, разъемов и интерфейсов, обеспечивающих широкие функциональные возможности для применения в высокопроизводительных вычислительных приложениях. При разработке особо сложных решений, несколько плат TR4 могут быть включены каскадно, позволяя создавать легко конфигурируемые пользователем системы с несколькими ПЛИС FPGA.

Состав отладочного комплекта

  • Центральное устройство
    • ПЛИС FPGA серии Stratix IV GX EP4SGX230*EP4SGX530
  • Система конфигурирования
    • Интегрированный загрузчик USB-Blaster, поддерживающий работу с программатором среды проектирования Quartus II
  • Пользовательские устройства ввода/вывода
    • Четыре управляемых пользователем светодиода
    • Четыре кнопки
    • Четыре переключателя
  • Устройства памяти
    • 64 МБ FLASH
    • 2 МБ SSRAM
    • Слот под DDR3 SO-DIMM
  • Компоненты и интерфейсы
    • Шесть разъемов HSMC (высокоскоростной интерфейс подключения плат расширения)
    • Два 40-контактных слота расширения
    • Два разъема PCI Express x4
  • Среда разработки Quartus II, включенная в отладочный комплект
    • ПО версии Quartus II Web Edition

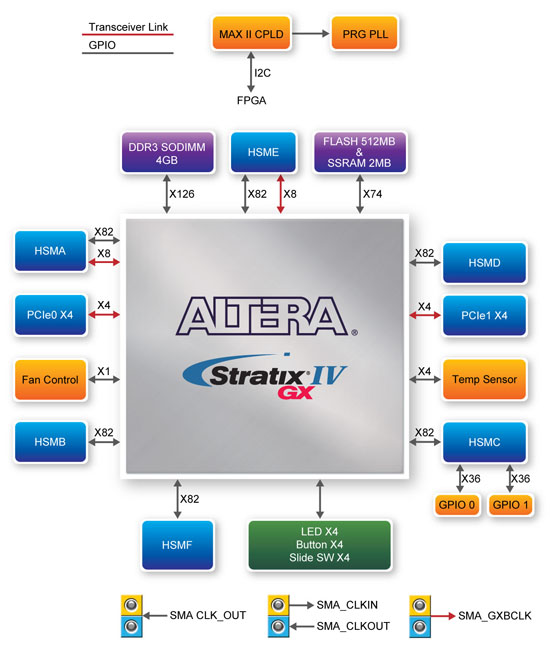

Внутренняя архитектура отладочной платы Terasic TR4 Stratix IV
Внутренняя архитектура отладочной платы Terasic TR4 Stratix IV

Документация:

  7215 Kb Engl Каталог инструментальных средств разработки компании Altera
