Плата проверки целостности сигналов приемопередатчика ПЛИС FPGA, Stratix V GX Edition

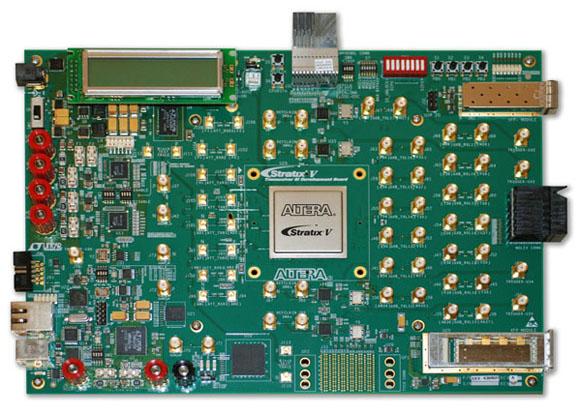

Внешний вид платы

Плата проверки целостности сигналов приемопередатчика Stratix V GX Transceiver Signal Integrity (SI) Development Kit представляет собой платформу для анализа электрических характеристик и функциональной совместимости сигналов приемопередатчиков, реализованных в ПЛИС FPGA компании Altera. Имея доступ к множеству каналов посредством SMA и других стандартных разъемов, разработчик может в реальных условиях протестировать работу многоканальной системы высокоскоростных приемопередатчиков.

Состав отладочного комплекта

  • Центральное устройство
    • ПЛИС FPGA серии Stratix V GX 5SGXEA7N2F40C2N
  • Система конфигурирования
    • Конфигурация в режиме Fast Passive Parallel (FPP) посредством ПЛИС CPLD серии MAX II EPM2210 и FLASH памяти
    • Интегрированный загрузчик USB-Blaster
  • Пользовательские устройства ввода/вывода
    • Контроллер Ethernet 10/100/1000 Мбит/с с физическим уровнем (RGMII), с разъемом RJ-45 (медные контакты)
    • Алфавитно-цифровой ЖКИ 16х2
    • Один 8-позиционный DIP-переключатель
    • Четыре пользовательские кнопки
  • Устройства памяти
    • 128 МБ синхронной FLASH памяти (изначально для хранения конфигурации ПЛИС)
  • Компоненты и интерфейсы
    • Четыре канала приемопередатчика (TX/RX) на 28 Гбит/с с разъемами MMPX (только для плат версии Stratix V GT)
    • Семь каналов приемопередатчика на 12,5 Гбит/с с разъемами SMA
    • Один канал приемопередатчика на 12,5 Гбит/с с оптическим SFP+ портом
    • Один канал приемопередатчика на 12,5 Гбит/с с оптическим XFP портом
    • Пять каналов приемопередатчика на 12,5 Гбит/с с Backplane разъемом компании Molex
    • Семь каналов приемопередатчика на 12,5 Гбит/с с Backplane разъемом компании Amphenol
    • Семь каналов приемопередатчика на 12,5 Гбит/с с Backplane разъемом компании Tyco
    • Разъем USB Type-B
    • Разъем RJ-45 для Gigabit Ethernet
    • Разъем подключения ЖКИ
  • Среда разработки Quartus II, включенная в отладочный комплект
    • ПО версии Quartus II Subscription Edition не включено в комплект и не требуется для работы с данной платой
Внутренняя архитектура платы

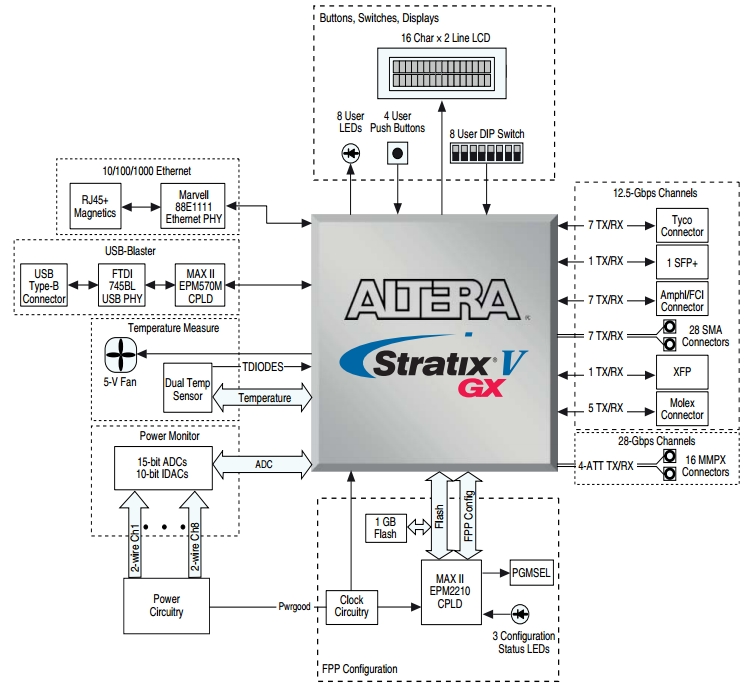

Внутренняя архитектура платы

Документация:

  1506 Kb Engl Плата проверки целостности сигналов приемопередатчика ПЛИС FPGA, Stratix V GX Edition. Руководство пользователя
