Отладочный комплект Altera Stratix V GX

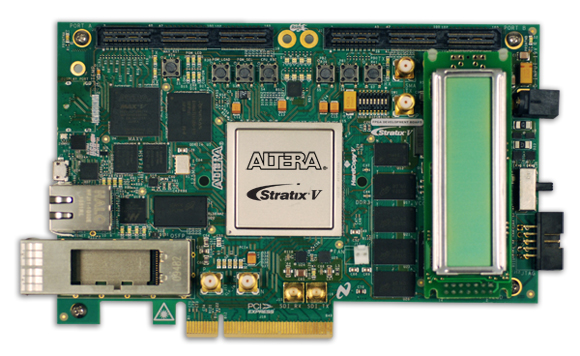

Внешний вид отладочного комплекта Altera Stratix V GX

Плата Altera Stratix V GX представляет собой завершенную отладочную платформу, включающую все необходимое программное и аппаратное обеспечение для немедленного начала разработки приложений на базе ПЛИС FPGA.

Состав отладочного комплекта

  • Центральное устройство
    • ПЛИС FPGA серии Stratix V GX 5SGXEA7K2F40C2N
  • Система конфигурирования
    • Конфигурация в режиме Fast Passive Parallel (FPP) посредством ПЛИС CPLD серии MAX II EPM2210 и FLASH памяти
    • Интегрированный загрузчик USB-Blaster, поддерживающий работу с программатором среды проектирования Quartus II
  • Пользовательские устройства ввода/вывода
    • Пользовательские кнопки, DIP-переключатели и светодиоды
    • Алфавитно-цифровой ЖК индикатор
  • Устройства памяти
    • 1,152 МБ DDR3 SDRAM с 72-битной шиной данных
    • 4.5 МБ QDR II+ SRAM c 18-битной шиной данных
    • 72 МБ RLDRAM II CIO (комбинированные входы/выходы) c 18-битной шиной данных
  • Компоненты и интерфейсы
    • Группа контактов под слот PCIe x8
    • Два порта HSMC (высокоскоростной интерфейс подключения плат расширения)
    • Два разъема SMB входа и выхода последовательного цифрового интерфейса (SDI)
    • Оптический QSFP порт
    • Контроллер доступа к среде (MAC) и физический уровень (PHY) 10/100/1000 Ethernet, разъем RJ45
  • Среда разработки Quartus II, включенная в отладочный комплект
    • ПО версии Quartus II Development Kit Edition, годовая лицензия

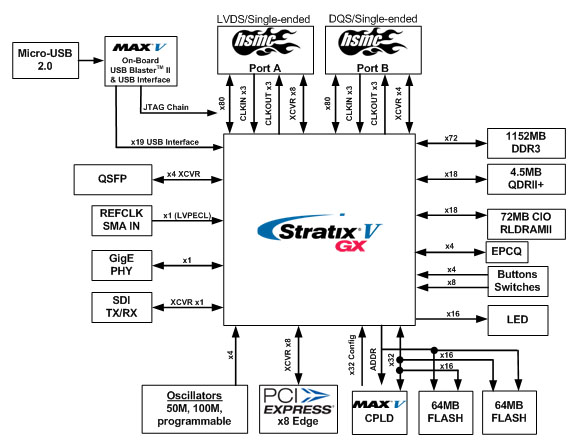

Внутренняя архитектура отладочного комплекта Altera Stratix V GX

Документация:

  2100 Kb Engl Отладочный комплект Altera Stratix V GX. Руководство пользователя
  7215 Kb Engl Каталог инструментальных средств разработки компании Altera
