Отладочный комплект Altera Stratix IV E

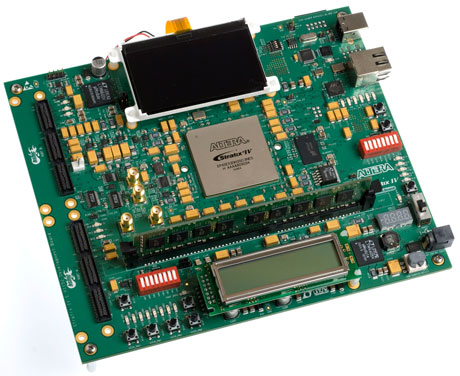

Внешний вид Stratix IV E

Комплект Stratix IV E компании Altera представляет собой завершенную среду проектирования системного уровня, включающую аппаратное и программное обеспечение, необходимое для немедленного начала разработки приложений на ПЛИС FPGA. Разработчики могут использовать плату для создания и тестирования подсистемы памяти с поддержкой таких интерфейсов как DDR3 DIMM, QDR II+ и RLDRAM II.

Состав отладочного комплекта

  • Центральное устройство
    • ПЛИС FPGA серии Stratix IV E EP4SE530C2N
  • Система конфигурирования
    • Конфигурация в режиме Fast Passive Parallel (FPP) посредством ПЛИС CPLD серии MAX II EPM2210 и FLASH памяти
    • Интегрированный загрузчик USB-Blaster, поддерживающий работу с программатором среды проектирования Quartus II
  • Пользовательские устройства ввода/вывода
    • Пользовательские кнопки, DIP-переключатели и светодиоды
    • Алфавитно-цифровой и графический ЖК индикаторы
  • Устройства памяти
    • 2 ГБ DDR3 SDRAM DIMM с 72-битной шиной данных
    • 72 Мб QDR II+ SRAM с 18-битной шиной данных
    • 576 Мб RLDRAM II CIO (комбинированные входы/выходы) c 36-битной шиной данных
    • 18 Мб SSRAM с 36-битной шиной данных
    • 512 Мб FLASH с 16-битной шиной данных
  • Компоненты и интерфейсы
    • Контроллер 10/100/1000BASE-T Ethernet с физическим уровнем, разъем RJ45
    • Два порта HSMC (высокоскоростной интерфейс подключения плат расширения) - ответный разъем ASP-122952-01 компании Samtec
  • Среда разработки Quartus II, включенная в отладочный комплект
    • ПО версии Quartus II Development Kit Edition, годовая лицензия

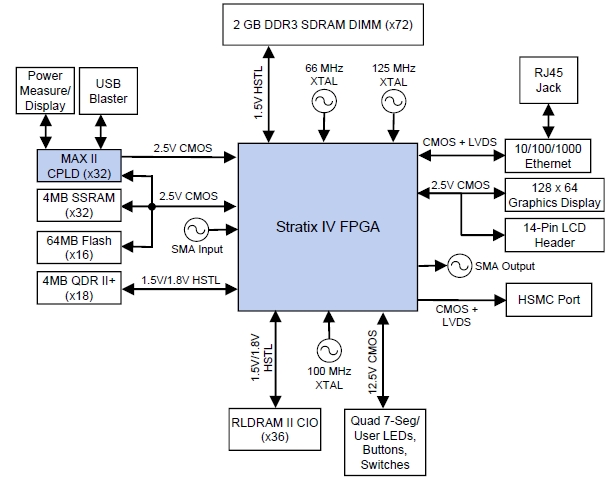

Внутренняя архитектура отладочной платы Altera Stratix IV E
Внутренняя архитектура отладочной платы Altera Stratix IV E

Документация:

  3269 Kb EnglStratix IV E FPGA Development Kit. Руководство пользователя
  7215 Kb EnglКаталог инструментальных средств разработки компании Altera
