Демонстрационный комплект для встраиваемых систем компании Altera Nios II, Cyclone III Edition

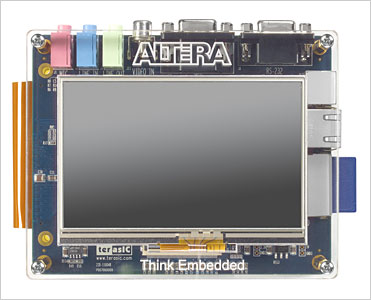

Внешний вид Nios II, Cyclone III Edition

Демонстрационный комплект Nios II Cyclone III Edition делает процесс изучения встраиваемых решений компании Altera доступным и удобным как никогда прежде. Пользователь может протестировать более десяти различных процессорных систем для недорогих, малопотребляющих ПЛИС FPGA серии Cyclone III, просто выбирая и загружая интересующий демонстрационный проект в меню на цветном ЖКИ с сенсорным экраном. Nios II Evaluation Kit, Cyclone III Edition поставляется с функциональным набором средств разработки прикладного ПО, включая интегрированную среду разработки для процессоров Nios II (Embedded Design Suite - EDS), а также примеры реализации процессорных систем Nios II с полностью открытым исходным кодом. Комплект Nios II Cyclone III Edition состоит из стартового набора Cyclone III Starter Kit и платы расширения LCD/VGA HSMC.

Состав отладочного комплекта

  • Центральное устройство
    • ПЛИС FPGA серии Cyclone III EP3C25F324
  • Система конфигурирования
    • Интегрированный загрузчик USB-Blaster, поддерживающий работу с программатором среды проектирования Quartus II
  • Пользовательские устройства ввода/вывода
    • Цветной графический ЖКИ 800х480 с сенсорным экраном
    • Шесть кнопок, четыре из которых задаются пользователем
    • Семь светодиодов, четыре из которых задаются пользователем
  • Устройства памяти
    • 32 МБ DDR SDRAM
    • 1 МБ синхронной SRAM
    • 16 МБ Intel P30/P33 FLASH
  • Компоненты и интерфейсы
    • VGA выход
    • Композитный ТВ вход
    • Аудио вход, аудио выход, вход для микрофона
    • Считыватель SD-карт памяти
    • Разъем DB9 интерфейса RS-232
    • Порт PS/2
    • 24-битный аудио кодек CD-качества с аудио входом, аудио выходом и входом для микрофона
    • Контроллер доступа к среде (MAC) и физический уровень (PHY) 10/100 Ethernet
  • Среда разработки Quartus II, включенная в отладочный комплект
    • ПО версии Quartus II Web Edition
    • ModelSim Altera Web Edition
    • Интегрированная среда разработки процессоров Nios II
    • Операционная система реального времени MicroC/OS-II
    • Компилятор Nios II C-to-Hardware
    • Стек сетевых протоколов TCP/IP NicheStack - Nios II Edition
    • Библиотека IP-блоков функций MegaCore® IP Library


Внутренняя архитектура Nios II, Cyclone III Edition

Документация:

  935 Kb Engl Демонстрационный комплект для встраиваемых систем компании Altera Nios II, Cyclone III Edition. Руководство пользователя
  7215 Kb Engl Каталог инструментальных средств разработки компании Altera
