Отладочная плата Terasic DE2i-150 Cyclone IV

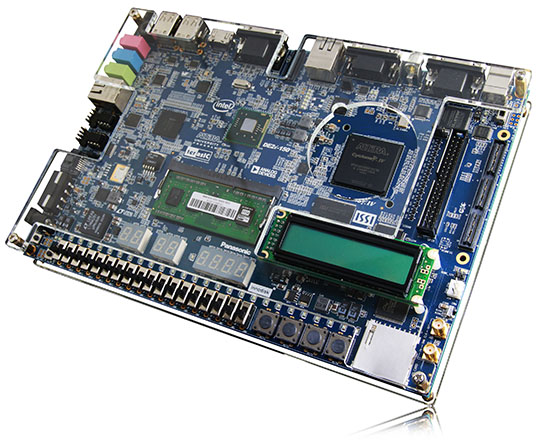

Внешний вид Terasic DE2i-150 Cyclone IV

Оснащенная процессором Atom от Intel и ПЛИС FPGA серии Cyclone IV GX компании Altera, отладочная плата DE2i-150 сочетает высокую вычислительную мощность и невероятную гибкость конфигурирования. Связанные вместе двумя линиями PCIe, процессор и программируемая вентильная матрица взаимодействуют между собой посредством высокоскоростного интерфейса, формируя единую мощную аппаратно-программную среду разработки с действительно безграничными возможностями.

Состав отладочного комплекта

  • Центральное устройство
    • ПЛИС FPGA серии Cyclone IV GX EP4CGX150
    • Процессор Intel Atom N2600
  • Система конфигурирования
    • Интегрированный загрузчик USB-Blaster, поддерживающий работу с программатором среды проектирования Quartus II
  • Пользовательские устройства ввода/вывода
    • 18 ползунковых переключателей и 4 кнопки
    • 18 красных светодиодов, 9 зеленых светодиодов и шесть 7-сегментных индикатора
    • Алфавитно-цифровой ЖКИ 16х2
  • Устройства памяти
    • 128 МБ SDRAM и слот под DDR3 SO-DIMM
    • 4 МБ SSRAM
    • Считыватель SD-карт памяти
    • Твердотельный накопитель на 64 МБ и порт SATA
  • Компоненты и интерфейсы
    • Вход/выход аудио и видео сигналов
    • Порты Ethernet, USB и RS-232
    • Разъем HSMC (высокоскоростной интерфейс подключения плат расширения) и 40-контактный слот расширения
  • Среда разработки Quartus II, включенная в отладочный комплект
    • ПО версии Quartus II Web Edition

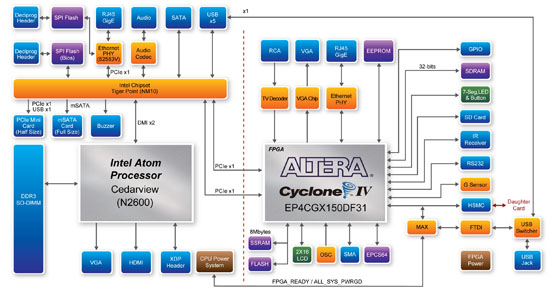

Внутренняя архитектура отладочной платы Terasic DE2i-150 Cyclone IV
Внутренняя архитектура отладочной платы Terasic DE2i-150 Cyclone IV

Документация:

  7215 Kb Engl Каталог инструментальных средств разработки компании Altera
