Комплект разработки встраиваемых систем компании Altera Cyclone III Edition

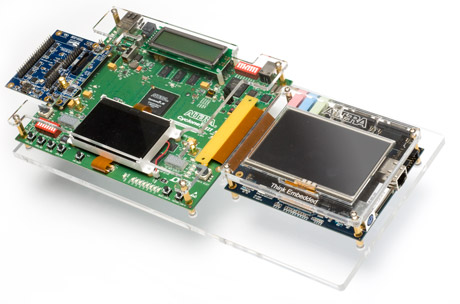

Внешний вид комплекта разработки встраиваемых систем Cyclone III Edition

Комплект разработки встраиваемых систем Cyclone III Edition - это завершенная отладочная платформа для быстрого создания прототипа встраиваемых приложений на базе недорогих, малопотребляющих ПЛИС FPGA компании Altera. Отладочный комплект предоставляет разработчику все необходимое - завершенную аппаратную часть, демонстрационную процессорную систему, программные приложения, инструменты отладки конфигурации ПЛИС и программного кода, а также подробную документацию, позволяющую значительно ускорить разработку встраиваемой системы.

Состав отладочного комплекта

  • Центральное устройство
    • ПЛИС FPGA серии Cyclone III EP3C120
  • Система конфигурирования
    • Интегрированный загрузчик USB-Blaster, поддерживающий работу с программатором среды проектирования Quartus II
  • Пользовательские устройства ввода/вывода
    • Графический ЖКИ 128х64 и Алфавитно-цифровой ЖКИ 16х2
    • Графический ЖКИ 800х480 с сенсорным экраном
  • Устройства памяти
    • 256 МБ двухканальной DDR2 SDRAM с кодом коррекции ошибок (ECC)
    • 8 МБ Pseudo SRAM
    • 64 МБ FLASH
  • Компоненты и интерфейсы
    • Порт 10/100/1000 Ethernet
    • Два разъема HSMC (высокоскоростной интерфейс подключения плат расширения) - ответная часть ASP-122952-01 от Samtec
    • Порт USB
    • 24-битный аудио кодек CD-качества
    • Считыватель SD/MMC-карт памяти
    • Композитный видео вход и VGA выход (10-битный ЦАП)
    • Порты RS-232 и PS/2 мышь/клавиатура
    • Плата расширения интерфейсов USB 2.0 и отладочного Mictor
  • Среда разработки Quartus II, включенная в отладочный комплект
    • ПО версии Quartus II Web Edition

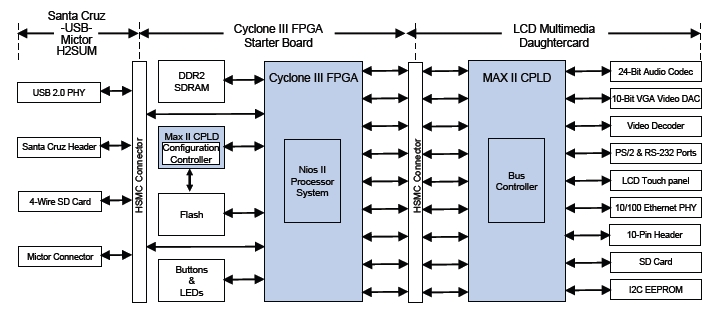

Внутренняя архитектура комплекта разработки встраиваемых систем Cyclone III Edition
Внутренняя архитектура комплекта разработки встраиваемых систем Cyclone III Edition

Документация:

  542 Kb Engl Комплект разработки встраиваемых систем компании Altera Cyclone III Edition. Руководство пользователя
  7215 Kb Engl Каталог инструментальных средств разработки компании Altera
