Отладочный комплект Audio Video Development Kit, Stratix IV GX Edition

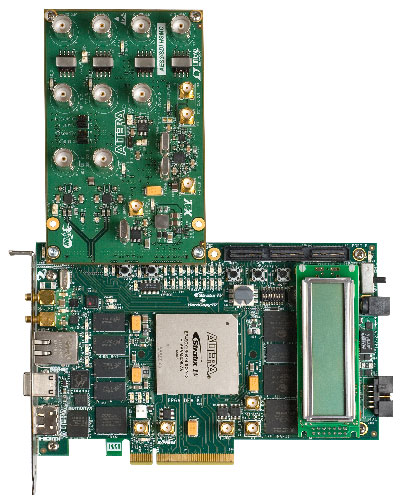

Плата Audio Video Development Kit, Stratix IV GX Edition, предлагает разработчикам завершенную среду проектирования приложений обработки аудио и видео сигналов. Отладочный комплект позволяет упростить весь процесс проектирования от разработки концепции до аппаратной реализации конечного решения. Комплект включает отладочную плату для ПЛИС FPGA EP4SGX230 серии Stratix IV, высокоскоростную плату расширения (HSMC) последовательного цифрового интерфейса (SDI) приемопередатчика, среду проектирования Quartus II, набор оценочных IP-блоков функций, включая пакет обработки видеоданных и изображений, пример разработки последовательного цифрового интерфейса SDI, а также источник питания, кабели и документацию.
Состав отладочного комплекта
- Центральное устройство
- ПЛИС FPGA серии Stratix IV GX EP4SGX230KF40C2N
- Система конфигурирования
- Конфигурация в режиме Fast Passive Parallel (FPP) посредством ПЛИС CPLD серии MAX II и FLASH памяти
- Интегрированный загрузчик USB-Blaster, поддерживающий работу с программатором среды проектирования Quartus II
- Пользовательские устройства ввода/вывода
- Восемь светодиодов
- Алфавитно-цифровой ЖКИ 16х2
- Кнопки и DIP-переключатели
- Устройства памяти
- 512 МБ DDR3 SDRAM с 64-битной шиной данных
- 128 МБ DDR3 SDRAM с 16-битной шиной данных
- Две микросхемы по 4 МБ QDR II+ SRAM с 18-битной шиной данных
- 64 МБ синхронной FLASH и 2 МБ SSRAM памяти
- Компоненты и интерфейсы
- Порт USB 2.0
- Группа контактов под слот PCIe x8
- Контроллер 10/100/1000BASE-T Ethernet с физическим уровнем, разъем RJ-45
- Два порта HSMC (высокоскоростной интерфейс подключения плат расширения)
- HDMI видеовыход на центральной плате ПЛИС FPGA
- Схема измерения мощности
- Схема измерения температуры
- 3G-SDI видео вход и выход на центральной плате ПЛИС FPGA
- Два дополнительных SDI видео входа и выхода с поддержкой форматов 3G, HD (высокой четкости) и SD (стандартной четкости) на плате расширения (HSMC)
- Два AES3 входа и выхода на плате расширения (HSMC)
- Среда разработки Quartus II, включенная в отладочный комплект
- ПО версии Quartus II Development Kit Edition, годовая лицензия
Внутренняя архитектура отладочного комплекта Altera DSP Development Kit, Stratix V Edition |
