Отладочный комплект Altera DSP Development Kit, Stratix V Edition

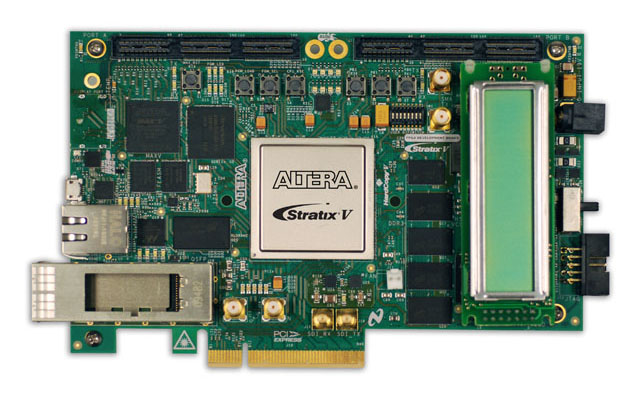

Внешний вид отладочного комплекта Altera DSP Development Kit, Stratix V Edition

Отладочный комплект DSP Development Kit, Stratix V Edition представляет собой завершенную отладочную платформу, включающую все необходимое программное и аппаратное обеспечение для немедленного начала разработки DSP приложений на базе ПЛИС FPGA.

Состав отладочного комплекта

  • Центральное устройство
    • ПЛИС FPGA серии Stratix V GS 5SGSMD5K2F40C2N
  • Система конфигурирования
    • Конфигурация в режиме Fast Passive Parallel (FPP) посредством ПЛИС CPLD серии MAX V и FLASH памяти
    • Интегрированный загрузчик USB-BlasterTM II
  • Пользовательские устройства ввода/вывода
    • Контроллер 10/100/1000 Мбит/с Ethernet с физическим уровнем (SGMII) с разъемом RJ-45
    • Алфавитно-цифровой ЖКИ 16х2
    • Один 8-позиционный DIP-переключатель
    • 16 пользовательских светодиодов
    • Три пользовательские кнопки
  • Устройства памяти
    • 1,152 МБ DDR3 SDRAM с 72-битной шиной данных
    • 4.5 МБ QDR II+ SRAM c 18-битной шиной данных
    • 72 МБ RLDRAM II CIO (комбинированные входы/выходы) c 18-битной шиной данных
  • Компоненты и интерфейсы
    • Группа контактов под слот PCIe x8
    • Два порта HSMC (высокоскоростной интерфейс подключения плат расширения)
    • Разъем SMB входа и выхода последовательного цифрового интерфейса (SDI)
    • Оптический QSFP порт
    • Контроллер доступа к среде (MAC) и физический уровень (PHY) 10/100/1000 Ethernet, разъем RJ45
  • Среда разработки Quartus II, включенная в отладочный комплект
    • ПО версии Quartus II Development Kit Edition, годовая лицензия

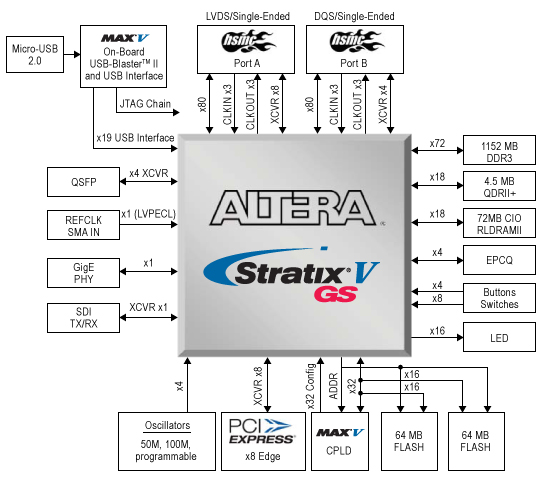

Внутренняя архитектура отладочного комплекта Altera DSP Development Kit, Stratix V Edition
Внутренняя архитектура отладочного комплекта Altera DSP Development Kit, Stratix V Edition

Документация:

  1685 Kb Engl Отладочный комплект Altera DSP Development Kit, Stratix V Edition. Руководство пользователя
  7215 Kb Engl Каталог инструментальных средств разработки компании Altera
