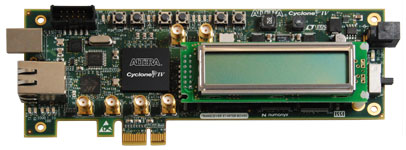

Стартовый набор Cyclone IV GX Transceiver Starter Kit
ПЛИС FPGA серии Cyclone IV расширяют семейство Cyclone линейкой устройств, оснащенных высокоскоростными приемопередатчиками и отличающихся лучшим на рынке уровнем цены и энергопотребления. Ориентированные на массовые недорогие приложения, FPGA серии Cyclone IV позволяют разработчикам увеличить пропускную способность системы и снизить стоимость конечного решения. Стартовый набор Altera Cyclone IV GX Transceiver Starter Kit представляет собой завершенную отладочную платформу, включающую все необходимое программное и аппаратное обеспечение для немедленного начала разработки приложений на базе ПЛИС FPGA, измерения уровня статического и динамического энергопотребления, тестирования качества сигналов приемопередатчика (скорость передачи данных до 2.5 Гбит/с) и разработки и тестирования работы оконечного устройства шины PCI Express 1.0 (скорость передачи данных примерно 250 Мбайт/с).
Состав отладочного комплекта
- Центральное устройство
- ПЛИС FPGA серии Cyclone IV GX EP4CGX15BF14C8N
- Система конфигурирования
- Системный контроллер на базе ПЛИС CPLD MAX II EPM2210 с загрузкой конфигурационных данных из внешней FLASH памяти в режиме Passive Serial (PS)
- Интегрированный загрузчик USB-Blaster, поддерживающий работу с программатором среды проектирования Quartus II
- Разъем интерфейса JTAG для подключения внешнего USB загрузчика
- Конфигурационная последовательная память серии EPCS компании Altera
- Пользовательские устройства ввода/вывода
- Светодиода
- Алфавитно-цифровой ЖКИ 16х2
- Кнопки
- Устройства памяти
- 16 Мбайт FLASH
- 2 Мбайта синхронной SRAM
- Компоненты и интерфейсы
- Группа контактов под слот PCIe x1
- Контроллер 10/100/1000BASE-T Ethernet с физическим уровнем с разъемом RJ-45 или один канал приемопередатчика с разъемами SMA (требуется незначительная доработка платы)
- Схема измерения мощности
- Среда разработки Quartus II, включенная в отладочный комплект
- " ПО версии Quartus II Web Edition

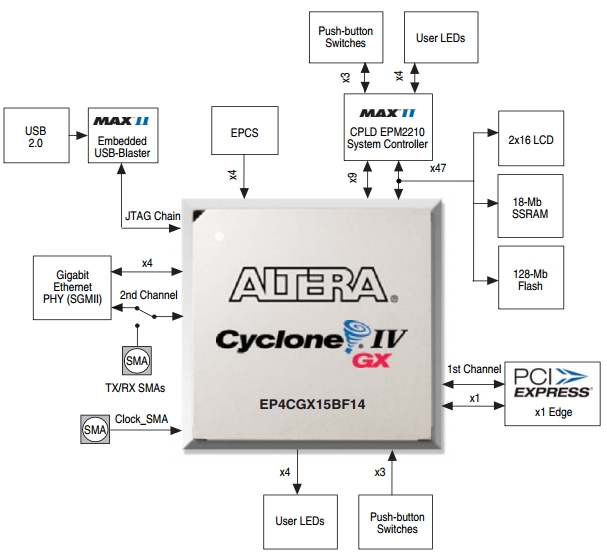

Внутренняя архитектура стартового набора Cyclone IV GX Transceiver Starter Kit |
