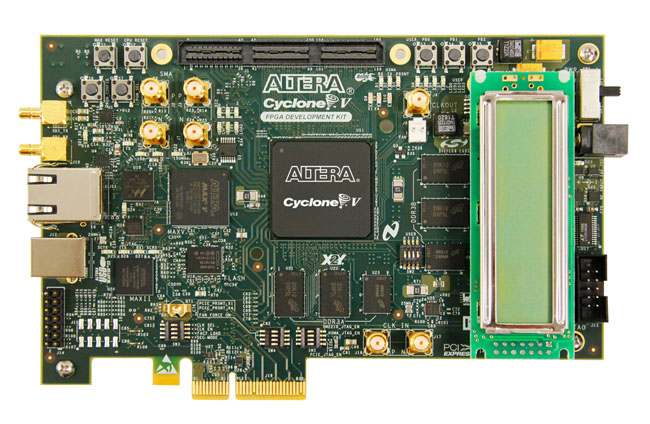

Отладочный комплект Altera Cyclone V GX
Отладочный набор Altera Arria V GX Development Kit является лучшей в своем классе, полностью готовой к использованию отладочной платформой, включающую все необходимое программное и аппаратное обеспечение для немедленного начала разработки недорогих, энергоэффективных приложений на базе ПЛИС FPGA. Отладочный комплект позволяет значительно сократить цикл разработки и время вывода на рынок конечного продукта.
Состав отладочного комплекта
- Центральное устройство
- ПЛИС FPGA серии Cyclone V GX 5CGXFC7D6F31C7NES
- Система конфигурирования
- Конфигурация в режиме Fast Passive Parallel (FPP) посредством ПЛИС CPLD серии MAX® V и FLASH памяти
- Интегрированный загрузчик USB-Blaster® II
- Пользовательские устройства ввода/вывода
- Контроллер Ethernet 10/100/1000 Мбит/с с физическим уровнем (SGMII) с разъемом RJ-45
- Алфавитно-цифровой ЖКИ 16х2
- Четыре пользовательских DIP-переключателя
- Три пользовательских кнопки
- Четыре пользовательских светодиода
- Устройства памяти
- DDR3 SDRAM (1.28 Гбит, два 40-битных интерфейса)
- Компоненты и интерфейсы
- Группа контактов под слот PCIe x4
- Один разъем HSMC (высокоскоростной интерфейс подключения плат расширения)
- Разъем SMB-шины входа/выхода последовательного цифрового интерфейса (SDI)
- Контроллер 10/100/1000 Мбит/с Ethernet с физическим уровнем (SGMII), разъем RJ-45
- Среда разработки Quartus II, включенная в отладочный комплект
- ПО версии Quartus II Development Web Edition

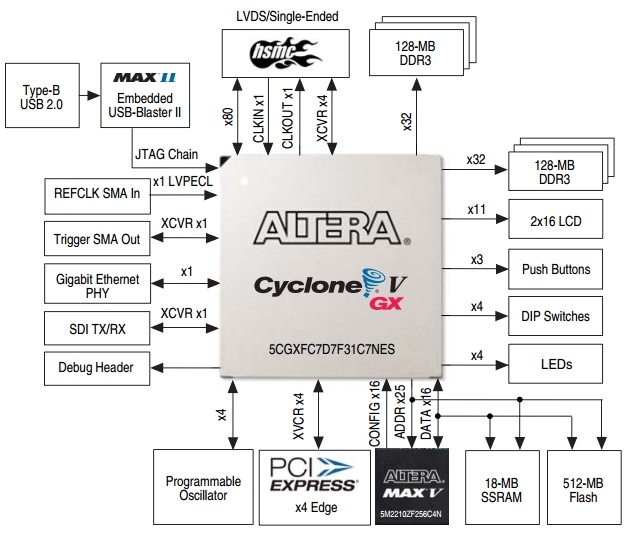

Внутренняя архитектура отладочного комплекта Altera Cyclone V GX |
