Отладочный комплект Altera Arria V GT FPGA

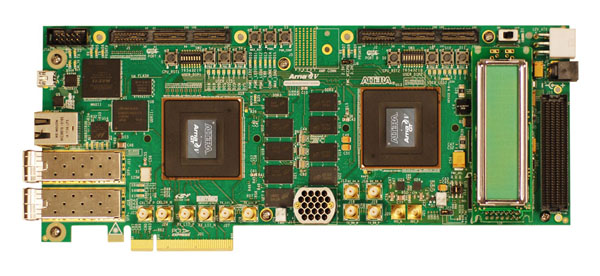

Внешний вид отладочного комплекта Altera Arria V GT FPGA

Плата Altera Arria V GT FPGA представляет собой завершенную отладочную платформу, включающую все необходимое программное и аппаратное обеспечение для немедленного начала разработки приложений на базе ПЛИС FPGA. Отладочный комплект соответствует требованиям директивы RoHS.

Состав отладочного комплекта

  • Центральное устройство
    • ПЛИС FPGA серии Arria V GT 5AGTD7H3F40I3N
  • Система конфигурирования
    • Конфигурация в режиме Fast Passive Parallel (FPP) посредством ПЛИС CPLD серии MAX® II и FLASH памяти
    • Интегрированный загрузчик USB-Blaster® II
  • Пользовательские устройства ввода/вывода
    • Три пользовательские кнопки (для каждой ПЛИС FPGA)
    • Восьми-позиционный DIP-переключатель (для каждой ПЛИС FPGA)
    • Восемь пользовательских светодиодов (для каждой ПЛИС FPGA)
    • Алфавитно-цифровой ЖКИ 16х2
  • Устройства памяти
    • 1152 Мбайт DDR3 SDRAM с 72-битнрй шиной
    • 1024 Мбайт DDR3 SDRAM с 64-битной шиной + 512 Мбайт DDR3 SDRAM с 32-битной шиной
    • 4.5 Мбайт (1 Мбит х 36 бит) QDR II+ SRAM
  • Компоненты и интерфейсы
    • Группа контактов под слот PCIe x8
    • Два разъема HSMC (высокоскоростной интерфейс подключения плат расширения)
    • Один разъем FMC (интерфейс подключения плат расширения с ПЛИС FPGA)
    • Один разъем BullsEye
    • Разъем SMB-шины входа/выхода последовательного цифрового интерфейса (SDI)
    • Два оптических порта SFP+
    • 10/100/1000 Мбит/с Ethernet с физическим уровнем (SGMII), разъем RJ-45
  • Среда разработки Quartus II, включенная в отладочный комплект
    • ПО версии Quartus II Development Kit Edition, годовая лицензия

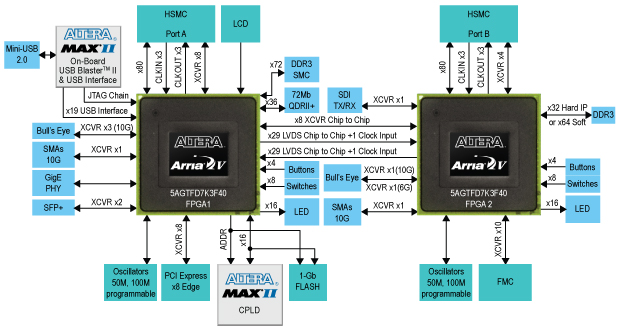

Внутренняя архитектура отладочного комплекта Altera Arria V GT FPGA
Внутренняя архитектура отладочного комплекта Altera Arria V GT FPGA

Документация:

  1675 Kb Engl Отладочный комплект Altera Arria V GT FPGA. Руководство пользователя
  7215 Kb Engl Каталог инструментальных средств разработки компании Altera
