Отладочный комплект Altera 100G Development Kit, Stratix V Edition

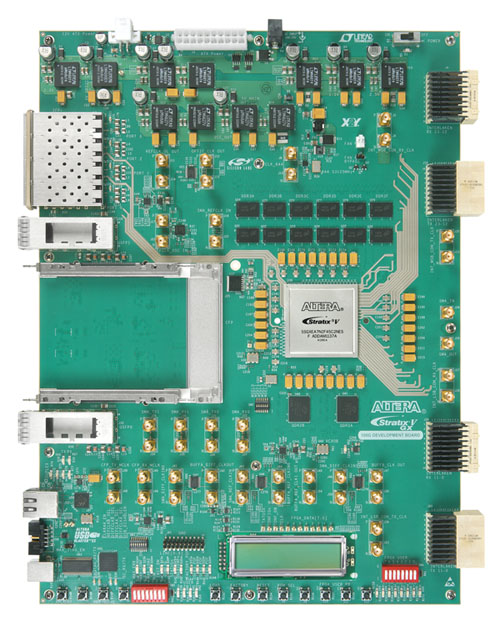

Внешний вид отладочного комплекта Altera 100G Development Kit

Отладочный комплект Altera 100G Development Kit, Stratix V GX Edition предназначен для разработчиков коммуникационного оборудования со скоростями передачи данных до 100 Гбит/с. Плата поддерживает сетевые интерфейсы со скоростями 10 Гбит/с, 40 Гбит/с и 100 Гбит/с благодаря возможности подключения нескольких модулей оптических приемопередатчиков и позволяет протестировать работу различных высокоскоростных протоколов.

Состав отладочного комплекта

  • Центральное устройство
    • ПЛИС FPGA серии Stratix V GX 5SGXEA7N2F45C2N
  • Система конфигурирования
    • Конфигурация в режиме Fast Passive Parallel (FPP)
    • 1 Гбит FLASH памяти для хранения двух различных конфигураций (заводской и пользовательской)
    • Интегрированный загрузчик USB-BlasterTM II для работы с программатором среды проектирования Quartus® II, программным пакетом Nios® II и системной консолью
    • Порт JTAG для подключения внешнего загрузчика USB-Blaster
  • Пользовательские устройства ввода/вывода
    • Четыре пользовательских кнопки
    • Два DIP-переключателя
    • Восемь пользовательских светодиодов
    • Алфавитно-цифровой ЖКИ 16х2
    • Десят светодиодов индикации статуса конфигурации
  • Устройства памяти
    • Двенадцать микросхем памяти DDR3 SDRAM объемом 2 Гбит
    • Две микросхемы памяти QDR II SRAM объемом 72 Мбит
  • Компоненты и интерфейсы
    • 10/100/1000 Ethernet с физическим уровнем, разъем RJ-45
    • Два канала приемопередатчика с интерфейсом SMA
    • Четыре канала приемопередатчика с интерфейсом SFP+
    • Восемь каналов приемопередатчика с интерфейсом QSFP
    • Десять каналов приемопередатчика с интерфейсом CFP
    • Двадцать четыре каналов приемопередатчика с интерфейсом Interlaken
  • Среда разработки Quartus II, включенная в отладочный комплект
    • Среда разработки Quartus II Development Kit Edition с годовой лицензией

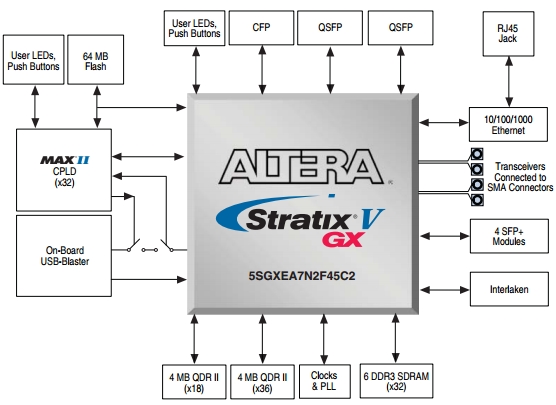

Внутренняя архитектура отладочного комплекта Altera 100G Development Kit

Документация:

  1533 Kb Engl Отладочный комплект Altera 100G Development Kit, Stratix V Edition. Руководство пользователя
  7215 Kb Engl Каталог инструментальных средств разработки компании Altera
