Разновидности и применение патч-кордов

Патч корд (соединительный шнур, patching cord, коммутационный шнур, коммутационный кабель) – один из элементов СКС, использующийся для того, чтобы:

  1. подключить электрические устройства и технику друг к другу (к примеру, принтер к компьютеру, компьютер к компьютеру и так далее);
  2. подключить устройства и технику к пассивному оборудованию для передачи сигнала.

Выделяют несколько разновидностей patching cord в зависимости от разных параметров. Это может быть длина, функция экранирования, категория, тип коннектора. В соответствии с требованиями стандарта ANSI EIA TIA 568B и других документов, на 2-х концах шнура находятся разъемы (так называемые коннекторы, штекеры).

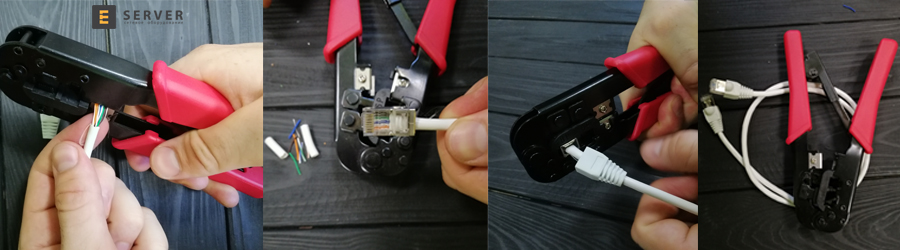

как сделать патч-корд

Применение соединительного шнура

Оборудование используется в различных областях промышленности и жизнедеятельности. Соединительные шнуры необходимы для работы:

  • торговых объектов;
  • социальных и образовательных учреждений;
  • государственных органов;
  • звукозаписывающих студий;
  • концертных площадок;
  • коммерческих офисов;
  • звукозаписывающих студий, а также многих других.

Примеры применения патч-кордов в быту и профессиональной сфере:

  • подключение музыкальных приставок друг к другу;
  • подсоединение шнура для доступа в интернет к компьютеру или ноутбуку;
  • подключение устройств и элементов в телефонных сетях;
  • оборудование серверных помещений, а также телекоммуникационных стоек и серверных шкафов;
  • подключение компьютера или ноутбука к принтеру;
  • соединение серверного и сетевого оборудования;
  • соединение музыкальных инструментов с приставками.

Одним из самых распространенных видов является коммутационный кабель RJ45. Он используется для «подключения интернета».

Характеристики patching cord

Оборудование производится в соответствии с требованиями ANSI EIA TIA 568B.1. Нормы, указанные в стандарте, распространяются на все виды патч-кабелей, за исключением шнуров в открытых офисах. Для последних разработан свой стандарт - TSB-75.

Требования ANSI EIA TIA 568B.1 сводятся к тому, что:

  • длина шнура не должна превышать 5 метров;
  • материал изготовления оболочки – PVC;
  • оборудование должна соответствовать установленным нормам по самозатуханию;
  • толщина оболочки – до 0,9 мм, но зависит от специфики;
  • диаметр составляет 24 AWG.

В ГОСТах и других актах прописываются дополнительные требования. К примеру, соединительные шнуры должны выдерживать воздействие температур (от -10 градусов до +50), быть устойчивыми к перекручиванию и ударам. При производстве оборудования в заводских условиях проводится проверка на соответствие требованиям, изложенным в стандартах, а также осуществляется сертификация патч-кордов.

Разновидности коммутационных кабелей

  1. В зависимости от разъема (коннектора, наконечника). Наиболее распространенным является RJ45. Но могут использоваться RJ12, а также A-Type, 110 и другие.
  2. По длине. Максимальный показатель – 5 метров. Но в промышленных масштабах патч-корды делают с шагом в 0,5 метра. Т.е. можно найти решения на 0,5 м, 1 м, 1,5 м, 2 м, 2,5 м, 3 м, 3,5 м, 4 м, 4,5 и так далее. Под заказ возможно производство соединительных шнуров длиной больше 5 метров.
  3. В зависимости от наличия / отсутствия функции экранирования. Патч корд ftp является экранированным. Это значит, что у него есть собственный экран, снижающий распространение электромагнитных полей, т.е. обеспечивающий стабильность работы остальных элементов. Кроме того, присутствие экрана повышает качество сигнала. Патч корд utp является неэкранированным, поэтому стоит дешевле. Визуально отличия между этими 2 видами заключаются в слое полиэстера + в дополнительном неизолированном проводе.
  4. В зависимости от категории patching cord выделяют 2 вида: 5e и 6e. Первая обеспечивает передачу сигнала со скоростью до 100 Мбит/сек и выдерживает повышенные нагрузки. Вторая применяется при организации сложных сетей: каждая из 8 ее жил включает 7 медных проволок. Есть кабели с меньшими категориями, но они практически не используются.

Есть несколько схем подключения коммутационных шнуров и оборудования, но наиболее распространенными являются прямая и перекрестная (кроссовая). Выбор конкретной зависит от специфики объекта, нагрузок, сложности проекта, количества оборудования, а также некоторых других моментов, консультацию по которым Вы всегда можете получить здесь - https://eserver24.ru
