Витая пара. Особенности и разновидности кабеля.

Витая пара – кабель, состоящий из одного или нескольких проводников, скрученных попарно между собой с различным шагом и находящихся в общей оболочке, которая защищает от внешних повреждений. Свивание двух проводников повышает связь между жилами и снижает влияние электромагнитных помех, что актуально при использовании в коммуникационных сетях. Дополнительно для повышения защиты от внешних наводок наружное покрытие может быть выполнено в виде алюминиевой фольги, которая сверху закрывается медной оплеткой, выполняющей роль экрана. Для прокладки на открытом воздухе используют интернет кабели с дополнительной внешней оболочкой из сшитого полиэтилена, который стоек к деформации, воздействию ультрафиолетовых лучей и влаги.

Особенности проводника

Жилы витой пары изготавливают из следующих материалов:

  • специальная сталь с тонким медным покрытием;
  • алюминий с покрытием меди;
  • чистая техническая медь.

Первые два варианта используют для снижения себестоимость производства из-за высокой цены меди, но последняя в чистом виде обеспечивает высокую скорость передачи данных и минимальные ее потери, поэтому именно она используется в чистом виде для витых пар шестого и более высокого классов. Для создания локальной сети дома достаточно взять интернет кабель пятого класса, а для офисов и систем с большим объемом передачи данных на высоких скоростях рекомендуют использовать более качественные варианты.

Сфера применения

Простота применения, доступная цена и высокая защищенность от внешних помех обусловила применение витых пар при организации локальных вычислительных сетей, системах телекоммуникаций, обеспечивая быструю передачу данных и минимальные искажения голоса. Присоединение к оборудованию идет с помощью стандартных разъемов 8P8C, которые часто называют RJ45.

Маркировка кабеля витая пара

Для простоты определения условий, где допускается укладывать интернет кабель, производители выполняют покрытие витой пары в следующих цветах:

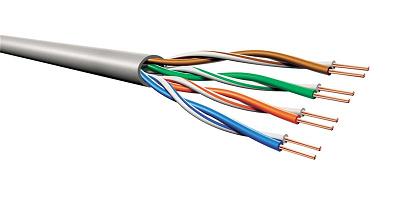

Витая пара

  • черный (может использовать на открытом воздухе за счет наличия дополнительной защиты полиэтиленовой пленкой, имеющей хорошую стойкость к коррозии);
  • серый (изделие служит для укладки в закрытых помещениях);
  • оранжевые (витая пара изготовлена в негорючем исполнении и служит для укладки в пожароопасных помещениях).

Непосредственно стандартной унифицированной маркировки кабеля, которая наносится на его оболочку не существует, поэтому каждый производитель наносит самую важную для него информацию. Обычно на первом месте в обозначении стоит код производителя и марка кабеля, а затем следует маркировка наличия экранирования, количества пар и диаметра жилы, категории изделия, длина и год выпуска витой пары.
